알파인 포트 와이드로 일체형 보일러를 만들다...

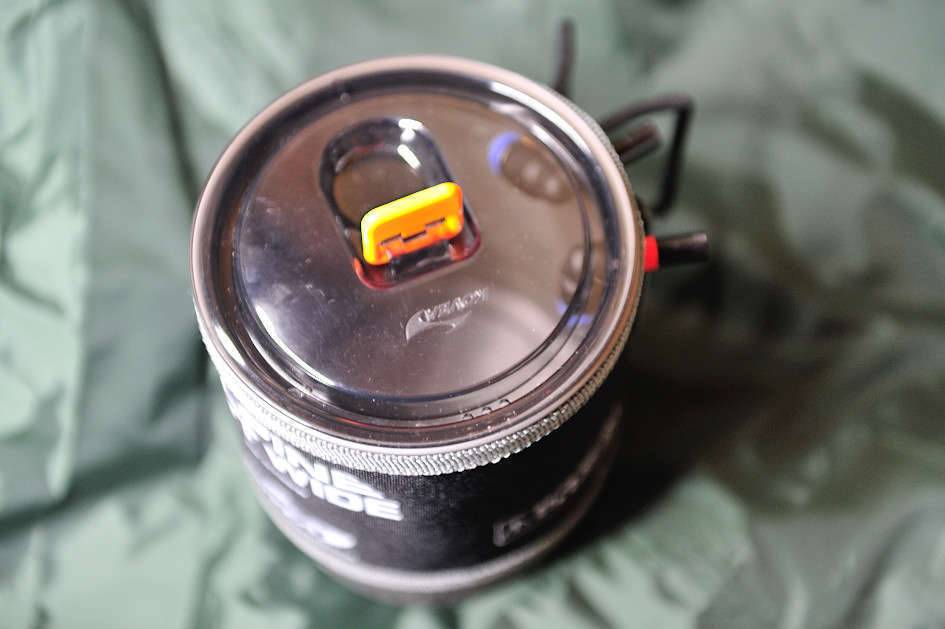

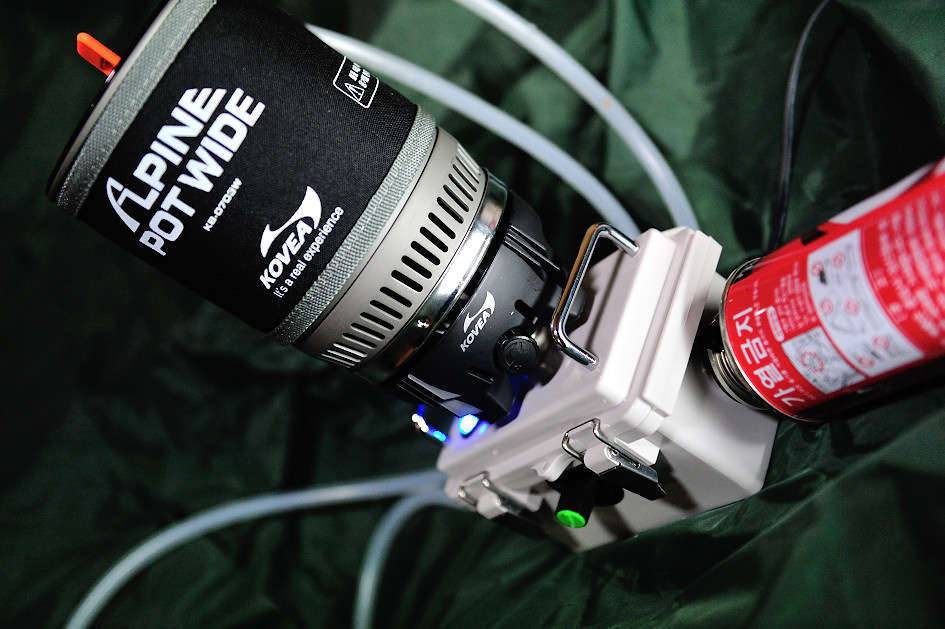

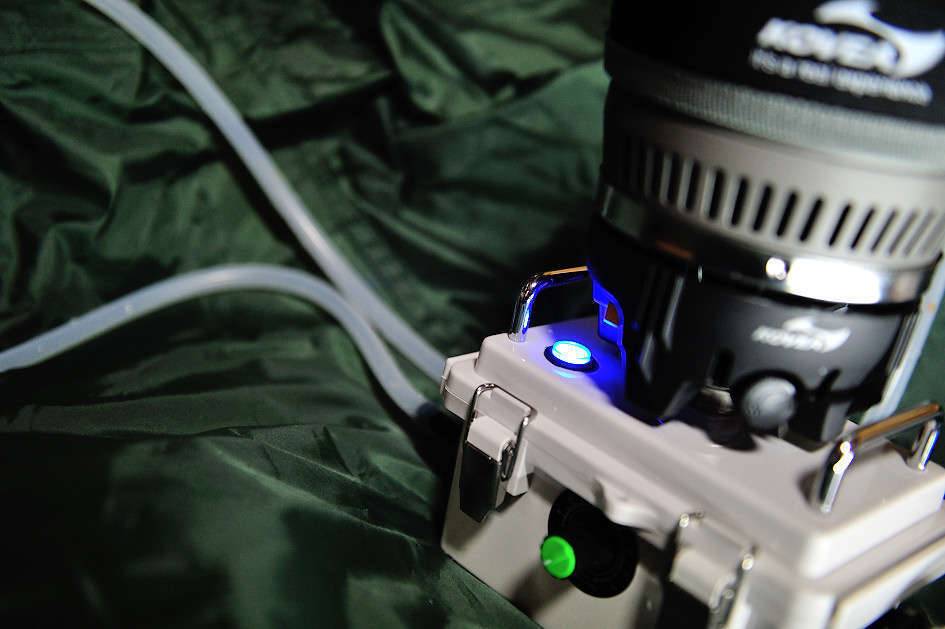

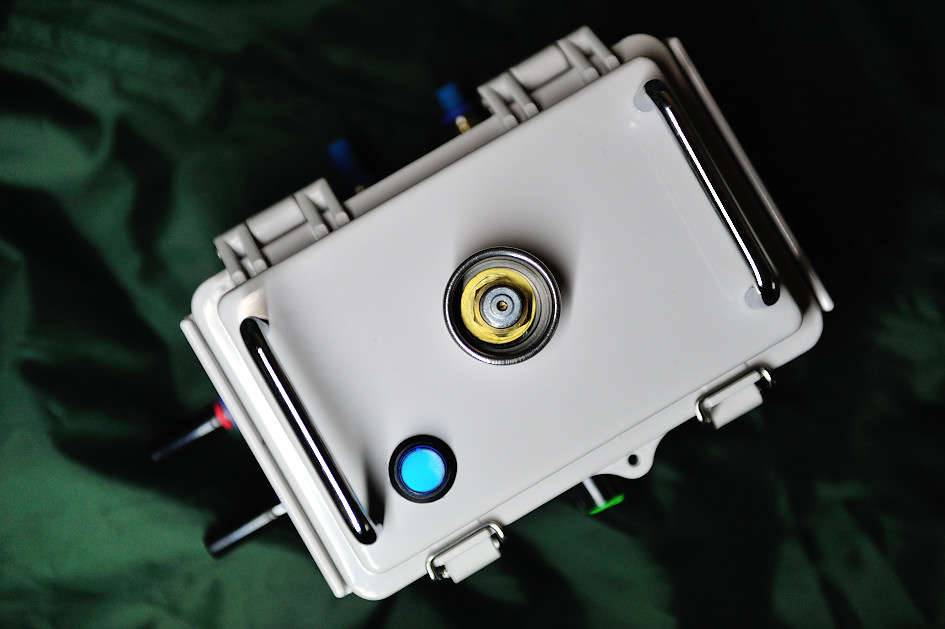

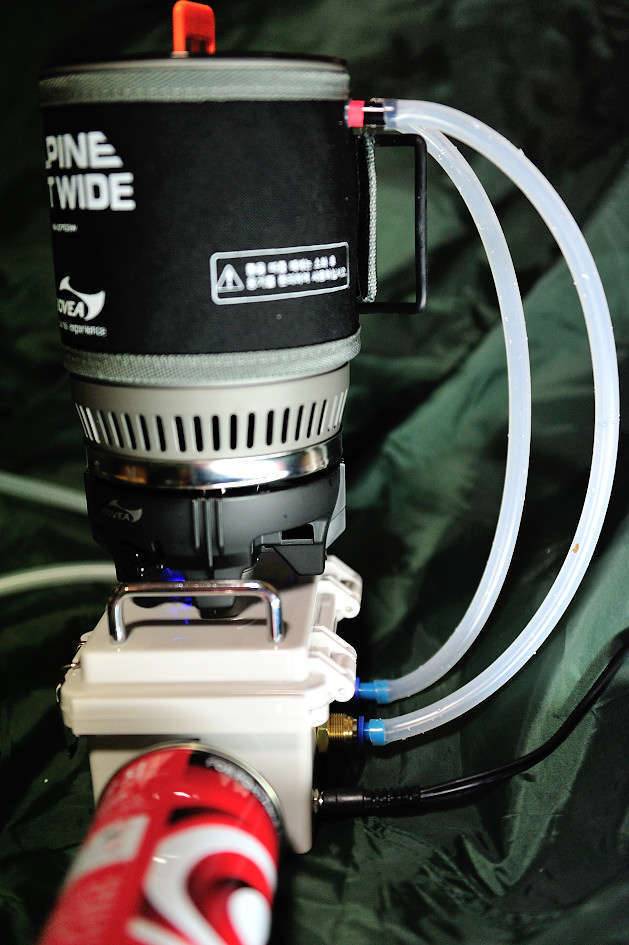

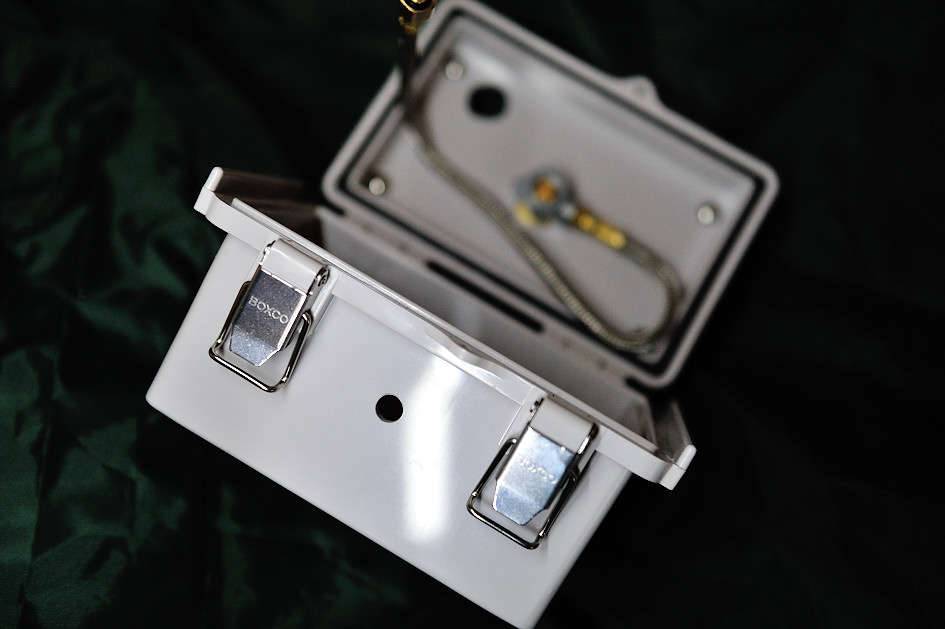

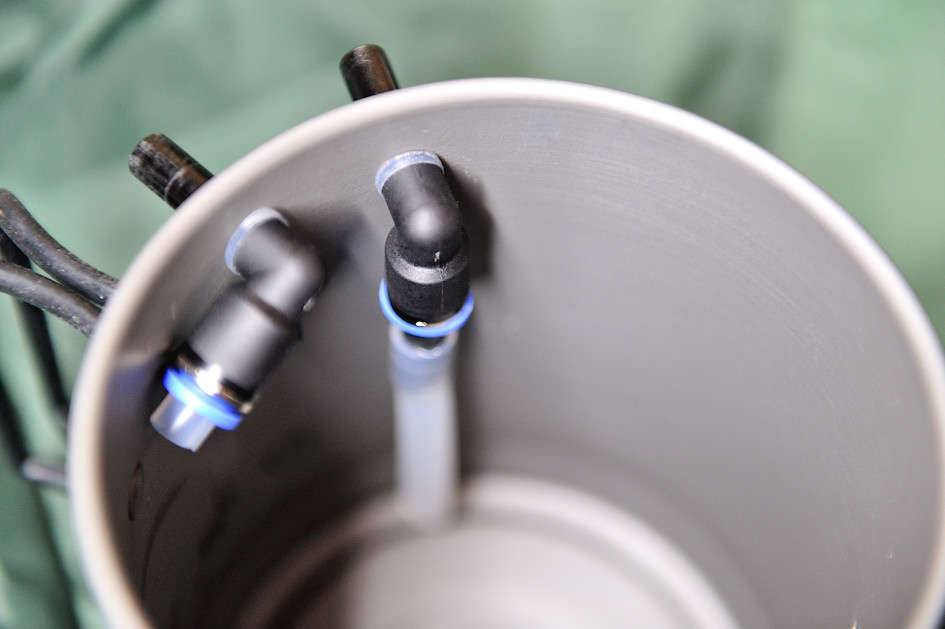

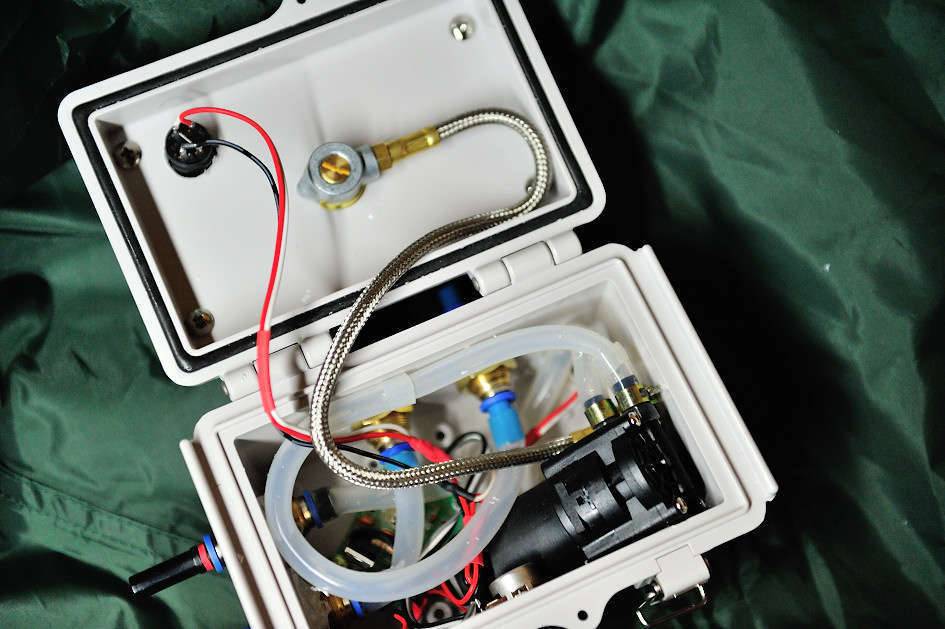

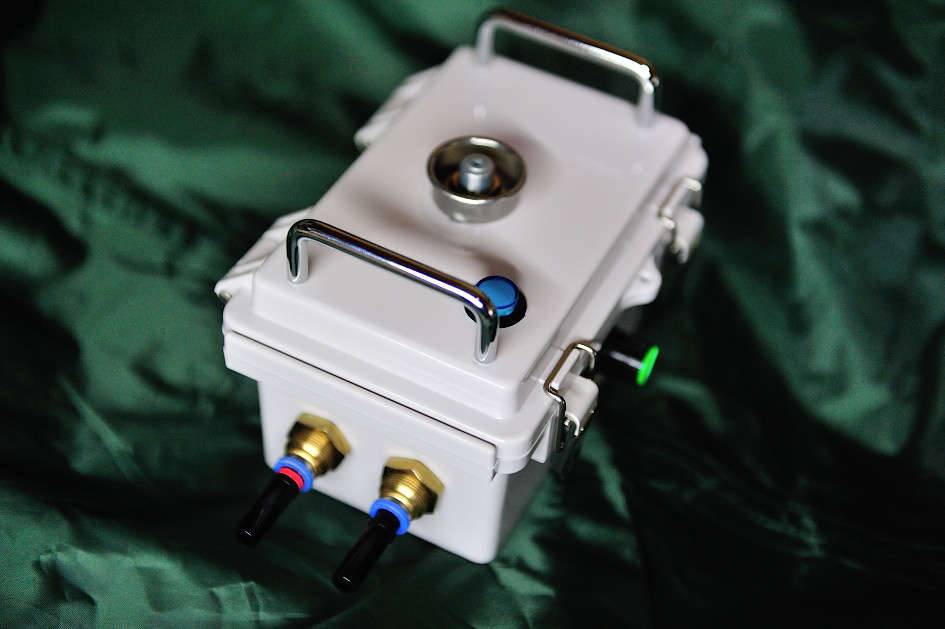

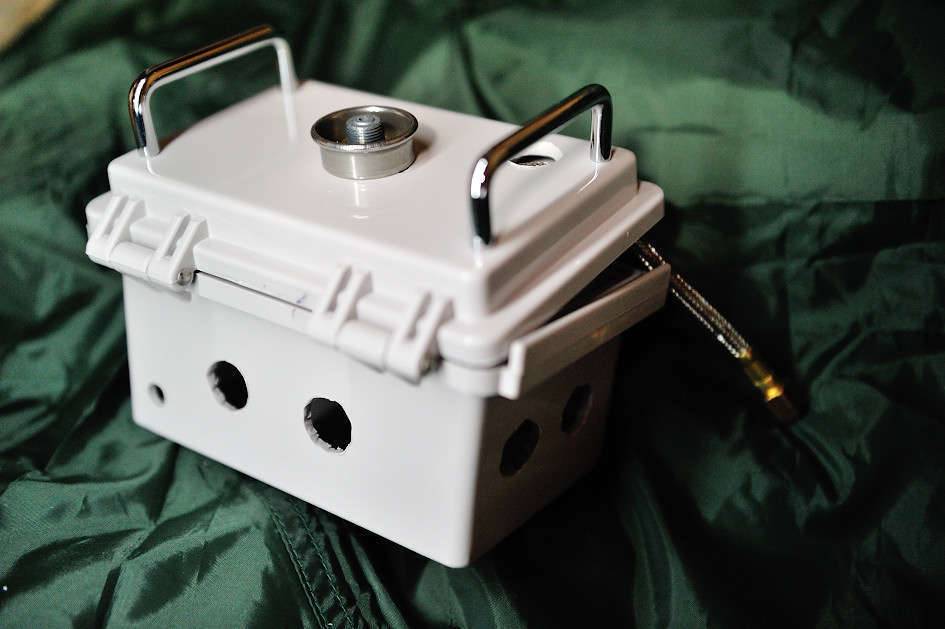

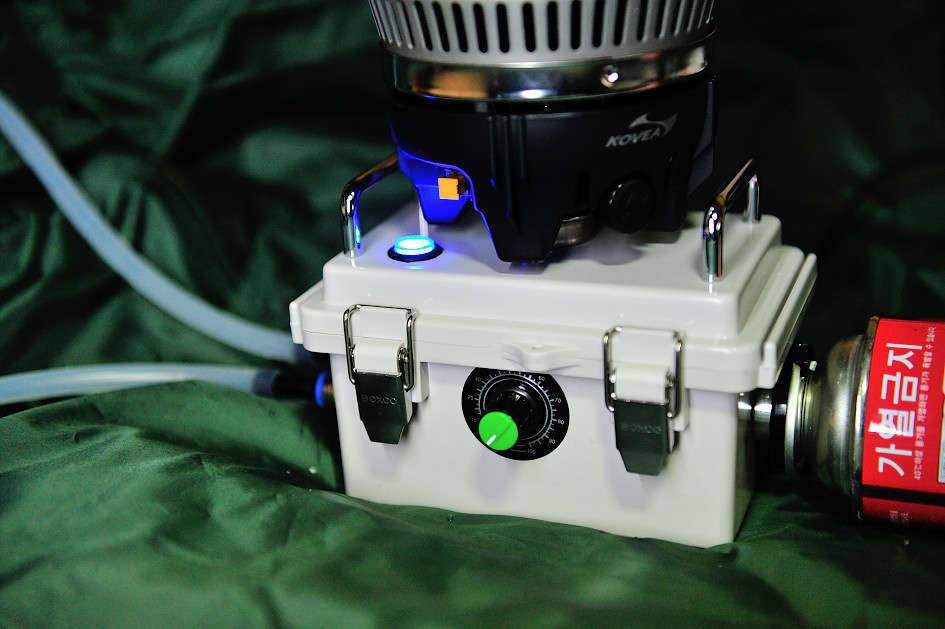

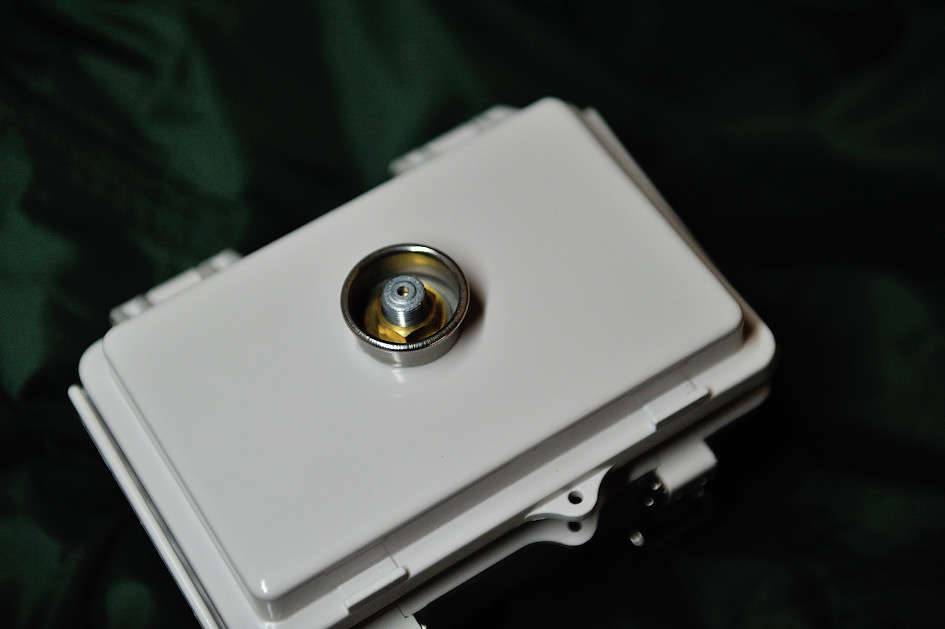

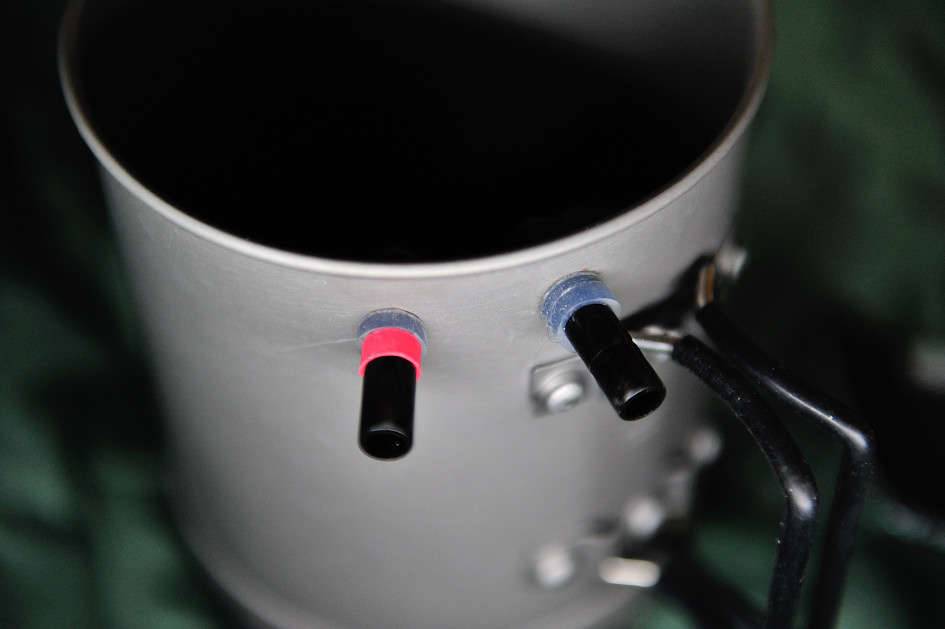

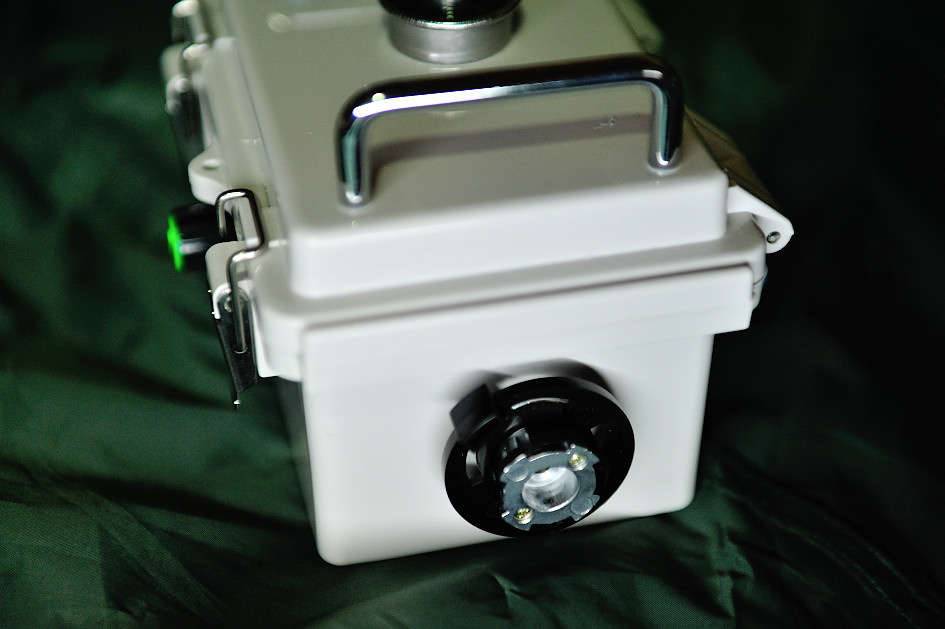

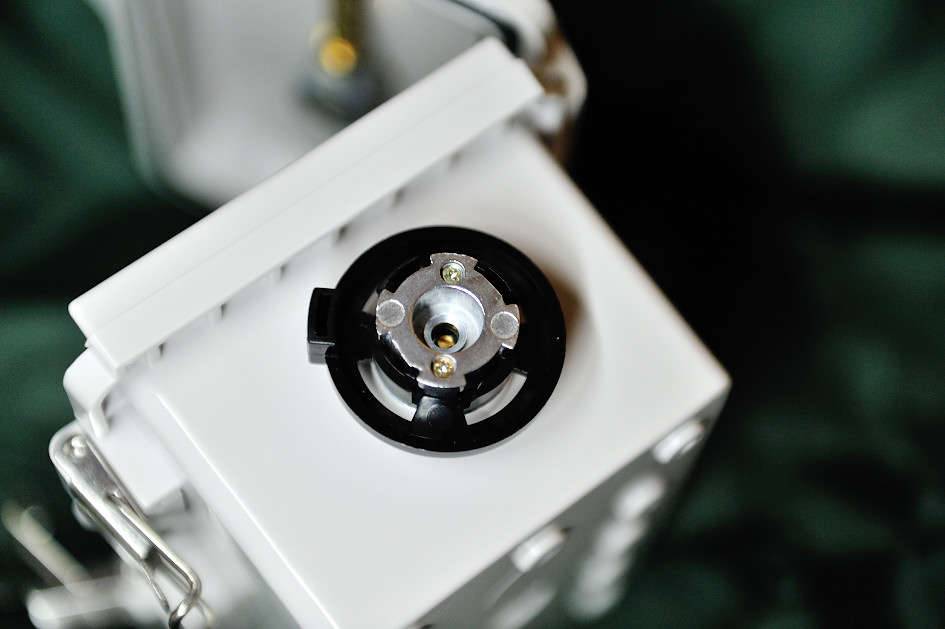

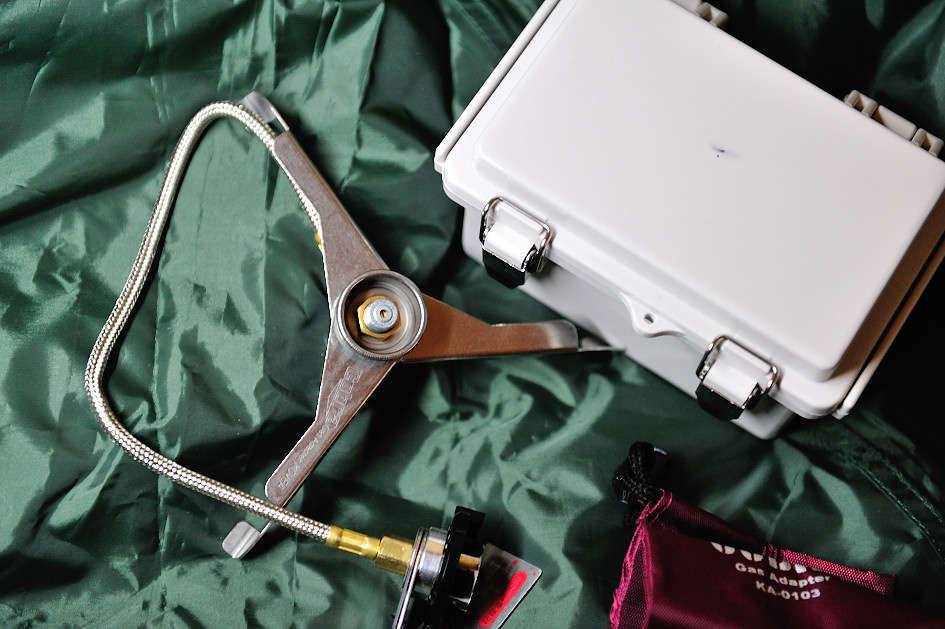

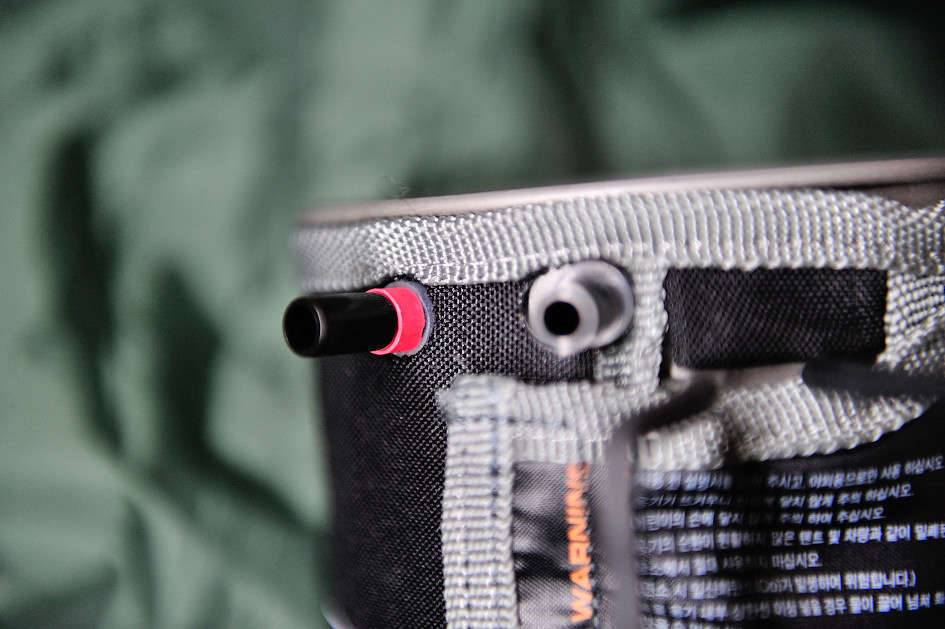

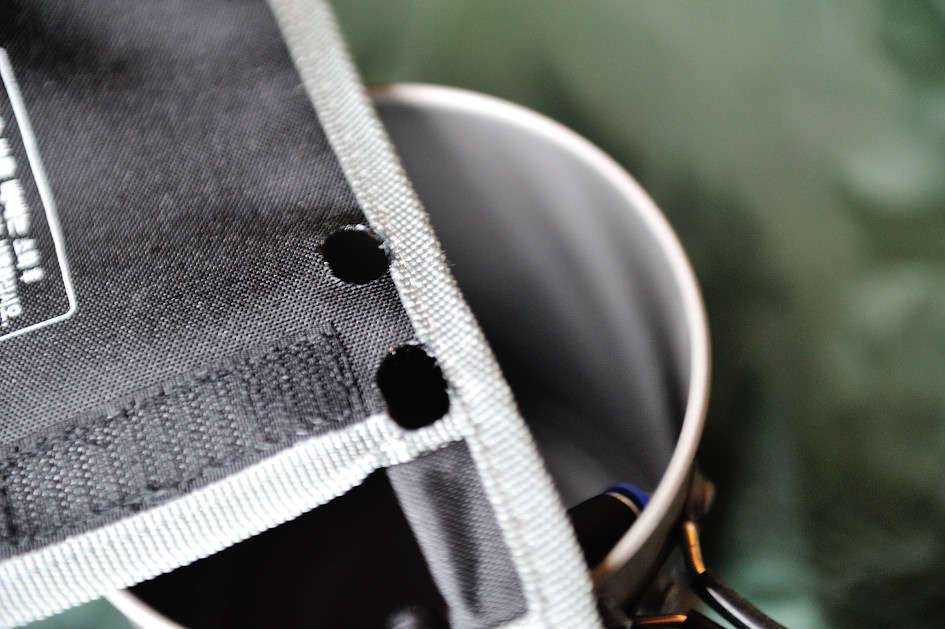

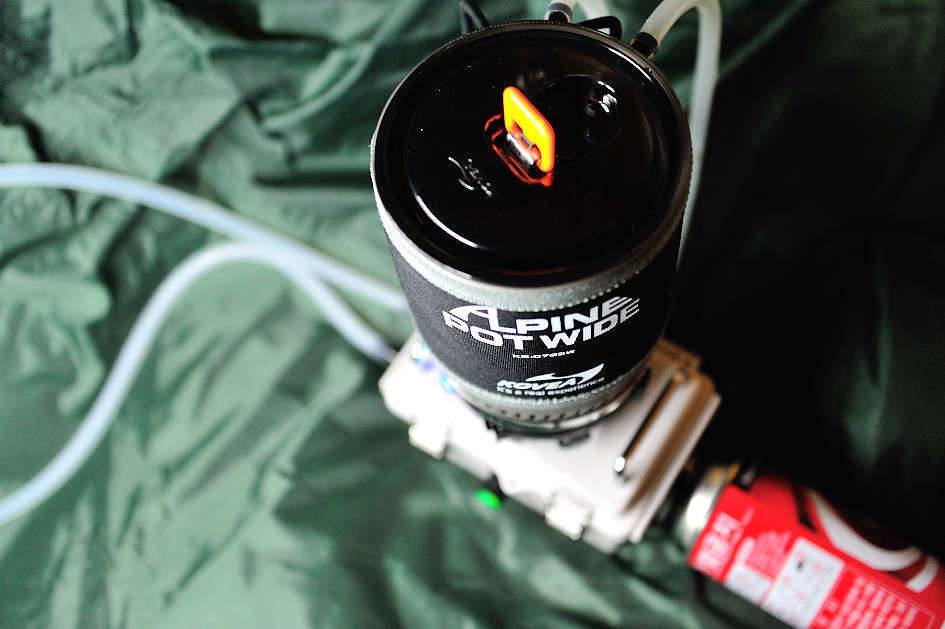

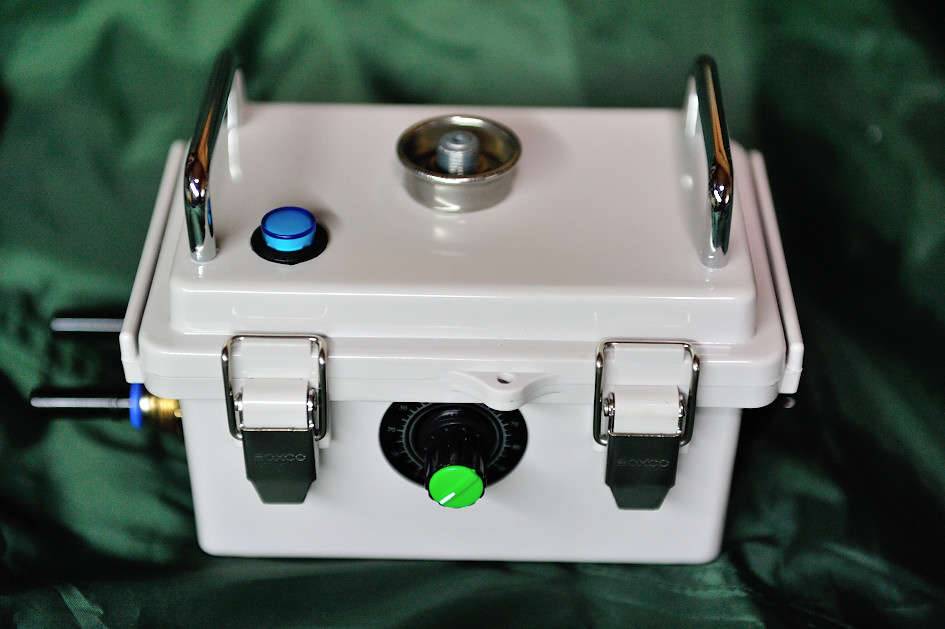

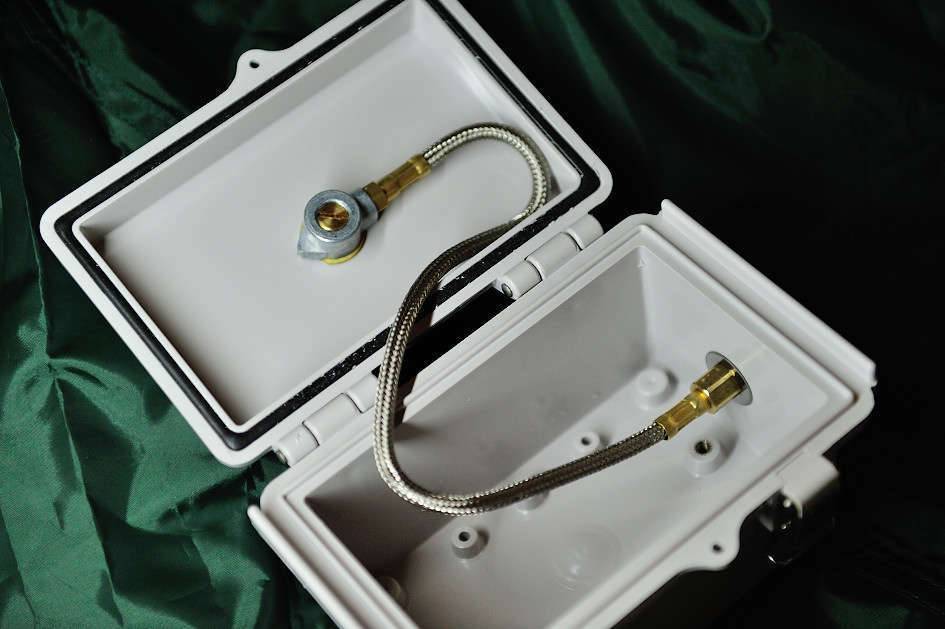

알파인 포트 와이드로 일체형 보일러를 만들다... 처음! 난로사용에 보일러를 만들어 에너지를 아껴보자 시작했는데... 급한성격에 작고 실용적인 순환모터를 자작해보자 하여. 얼마전 미니 순환모터를 만들어 나낚장에 올렸었는데. 결국! 와이드 포트로 일체형 보일러까지 왔네요.. 전에 만든 순환모터 분해하고. 부품 더 주문하고. 게산 착오로 부속품 다시 주문하고. 이래저래 택배비. 전에 만든 미니순환모터 부품. 낭비가 심했네요... 회원 여러분들도 계산 잘하시고 미리 설계도도 한번 그려보시고. 중복 주문없게 부품 주문후 만들어보세요... 어떤가요? 처음사진 괜찮아 보이시는지요? 늘 자료 준비해 올리는 저로서는... 긴장 합니다... 모자라지만 잘~봐주세요~~ 얼마전 구입한 코베아 알파인 포트 와이드... 휘팅을 용기 옆면에 구멍을 내서 끼워줍니다... 나사형 황동 니뿔도 있지만. 만들고자하는 제품과 잘~어울릴수있고. 보기에도 좋게...그리고 무게감도 줄일수있도록... 원터치형 휘팅에 실리콘 호스잘라 박킹으로 사용. 구멍을 빡빡하게 해서 자연적 빠짐없이 장착했습니다. 겉에도 실리콘 박킹사용... 고정. 용기천에 입.출수 구멍내기... 작은 스텐파이프를 불에 달구워 도장찍기 식으로 구멍을 내여. 깔끔함과 동시에 실밥이 풀리지 않게 했습니다. 보일러 사용시 오랜시간 사용하면 녹을수도 있다는 말씀이 계시는데... 워낙 작은불로 사용하니 그런일은 없을수도 있겠다 싶어 그냥 사용할까 합니다. 보기에도 그게 좋구요... 환수쪽 ㄱ자 휘팅 삐툴게 해놓은것은 환수물 떨어지는 소리. 쫄쫄거리는 소리 줄이기 위해 용기벽타고 흐르게 하기 위해서 입니다. 일단! 보일러 물통 완료... 이제 일체형 버너 순환모터 만들기 입니다... 전 포트사용으로 멀티 콘트록박스에 가스통을 넣어 사용하는 종전에 방식을 탈피... 심플한 작은 사이즈에 맞게... 코베아 코브라 가스호스를 다시 구입후 박스에 이식하려 합니다... 코브라를 분해후 다리를 다 띠어내고. 박스 윗면에 포트용 버너 연결구 장착. 옆면으로 가스 입구쪽으로 내여. 일반 부탄.가스사용과. 이콘가스 연결사용을 하도록 하였습니다. 장착 완료... 뚜껑윗면에 손잡이역활 하면서 가스토출구및 스위치보호 손잡이 장착. 콘트롤박스 휘팅.전원스위치.전원짹.속도조절 볼륨 구멍을 내줍니다... 내부에 순환모터위치. 호스라인 위치. 가종 스위치류 등등 위치 잘 설게하시고 구멍을 내셔야 합니다... 저는 속도조절킷 볼륨 위치를 잘못잡아 다시 윗쪽에 구멍을 내였답니다. 그나마 다이얼 표시 명판이 가려주어... 천만 다행 이네요... 보기 싫을수 있었답니다... 완성~!! 사진.설명 짧게 느껴지지만... 시간 오래걸렸네요~~ 옆면... 뒷면... 좌측면... 윗면... 내부모습... 포트와 부탄 연결해봅니다... 파워가 들어갑니다... 작동 완벽... 만든 시간과 노고를 알아주는듯 ... 잘~작동 됩니다... 최대한 간편하고 작고 가볍고.심플하게 만들어 보았습니다... 개인적으로 아주! 만족 스럽네요...^^ 요즘! 아*목 보일러 인기죠? 그런데 가격이 하드... 게다가 요즘은 순환모터까지 사용해야 최대 성능을 보인다고 하니... 아*목 보일러헤드.매트.순환모터. 가격 하드~~크리... 이젠 보기에도 좋고... 가격도 이정도면 충분...사이즈도. 여러분들도 한번 만들어 보세요~~ 다음엔 보일러 실사용과 좌대에 이 보일러를 걸이용으로 추가튜닝하여 사용기 모습 한번! 올려보겠습니다... 관심이가 없으시면 그냥 안올리구요... 늘~안전출조 행복한 낚시 되세요~~
