그동안 눈팅만 하다가 여러 고수님들의 작품을 참조하여 나름의 자립틀을 만들어 보았습니다.
짬을내어 만드느라 시간이 많이 걸렸고요.. 재료비가 생각보다 많이들엇습니다.
몸통은 30*30프로파일을 이용했고 알루미늄 파이프와 OK 보조다리로 제작했습니다.
앞다리 관절이 아직 시원치 않아서 연구중 입니다.
특징은 가운데 가동 보조대가 있어서 받침틀을 거치하지 않아도 자립됩니다.

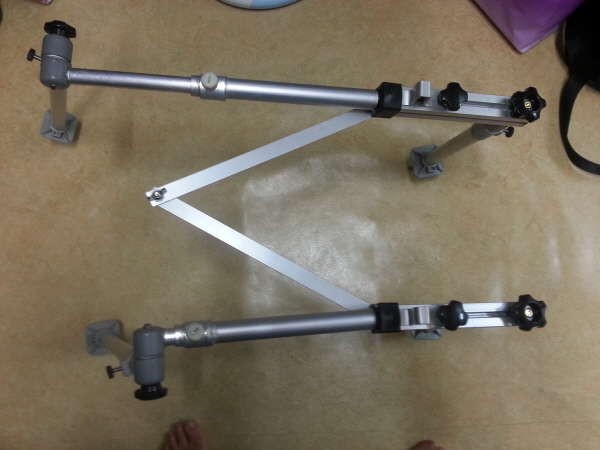

방에서 펼쳐보았습니다.

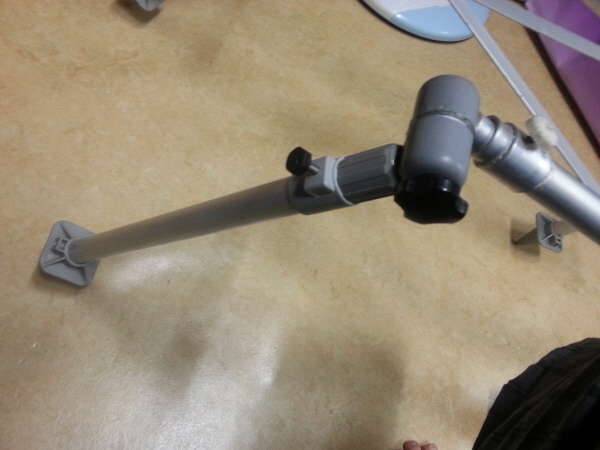

앞다리 입니다. ok 보조다리 사용했습니다. 관절은 자작했습니다.

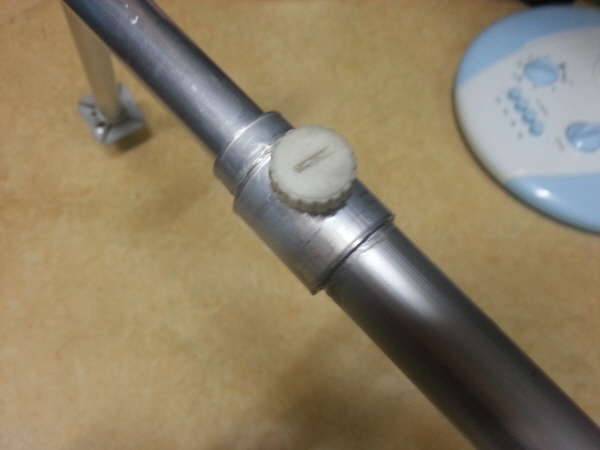

상판 길이조절 됩니다. 길이조절 부속 알미늄 파이프로 자작하였습니다.

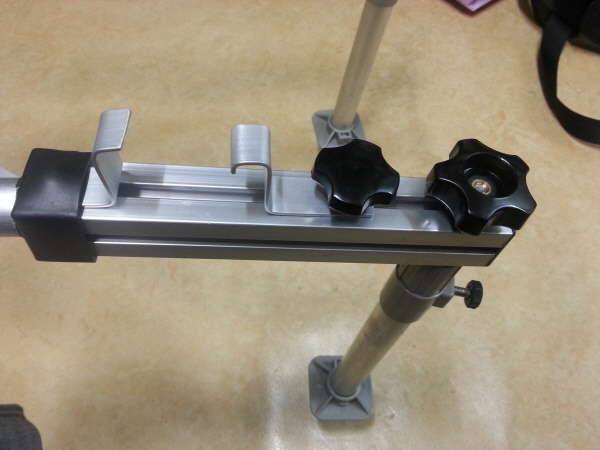

받침틀 뭉치 부착하는 부분입니다. 왼쪽 고리에 먼저 고정시키고 뒷부분을 들어서 몸체를 고정시킵니다.

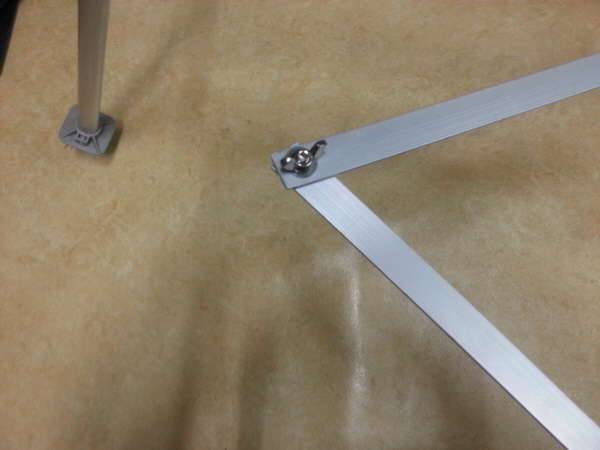

가운데 가동 보조대가 있어서 받침틀을 거치하지 않아도 자립됩니다. 불편하면 해체해도 됩니다.

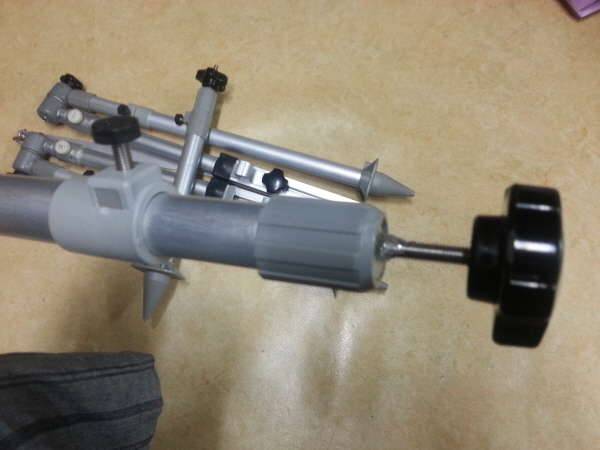

뒷다리 입니다. ok보조다리 입니다. 에폭시로 고정하고 관통노브로 고정합니다.

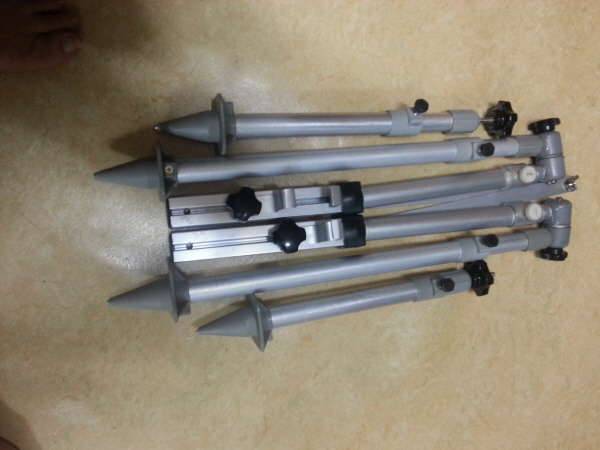

접으면 요런 모양이 됩니다..
허접한 제품 읽어 주셔서 감사합니다.
추신 : 재료 원가만 약 46,000원 정도 들었습니다. ㅋㅋ
집에 원만한 공구는 다 있어서 큰 무리는 없었지만 자작은 언제나 힘이 듭니다.
그냥 구매하시는게 정신겅강에 좋을 것 같습니다.
월척 회원님들 월~ 하시고 어복 충만 하십시오. 감사합니다.
자립받침틀 만들어 보았습니다.
-
- Hit : 16636
- 본문+댓글추천 : 0
- 댓글 11
깔끔히 잘만드셨네요!
잘 만드셨네요!
일년에한두번님 원가재료+자작은 언제나힘듬=그냥구매정신건강에 좋음?
한가지 만족감이 빠졌네요!!
다음에 물가에서 만나면 커피한잔 권하겠습니다.
멋집니다...짝짝짝!
어케 만드신건지~~~~아님 구입하신건지~~~~구입하셧다면 부품 명칭과 가격...
그리고 구입할수있는곳 좀 알켜주심 저도 만드는과정에 큰도움이
되리랑 생각합니다...
방법좀 갈켜 주서요~^^
나낚간님 말씀대로 오로지 자신만의 만족감 때문에 자작을 하나 봅니다.
여러분이 궁금해 하신 앞다리 관절은 아직 미완성 작품 입니다. 기존 관절을 무시하고
나만의 관절을 만들고 싶었지만 서로 물리는 이빨 부분이 시원치 않습니다.
일단 재료로는 수도용 PVC 캡을 약 3cm 식 자르고 안쪽은 6mm 전산연결볼트를 고정하고
반대쪽은 6mm 노브볼트 5cm 로 고정하였습니다. 이빨부분은 제가 가지고 있던 부품을
에폭시 고정하였는데, 이빨의 크기가 미세하여 꽉 조여도 힘을 주면 돌아감니다.
좌대를 생각하고 만들었는데 거기까지는 힘들것 같습니다.
차후에 다른 자작품과 같이 관절 제작기를 올려보겠습니다.
여러분들의 관심에 감사드리며 어복 충만하시기 기원합니다.
