아래 휴대폰밧데리 작업사진

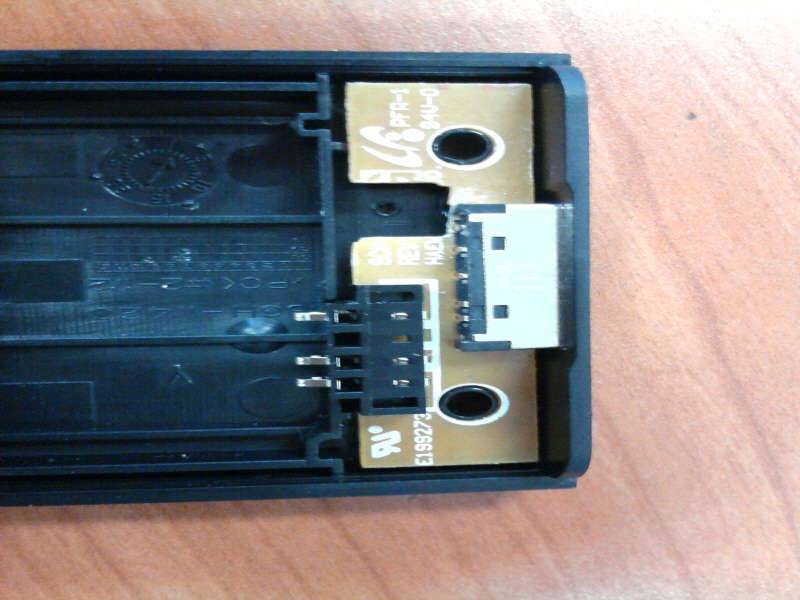

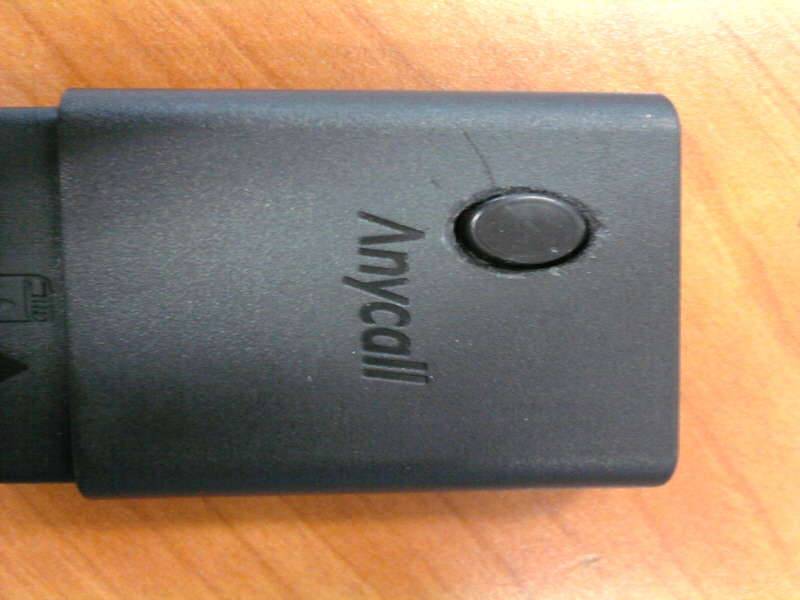

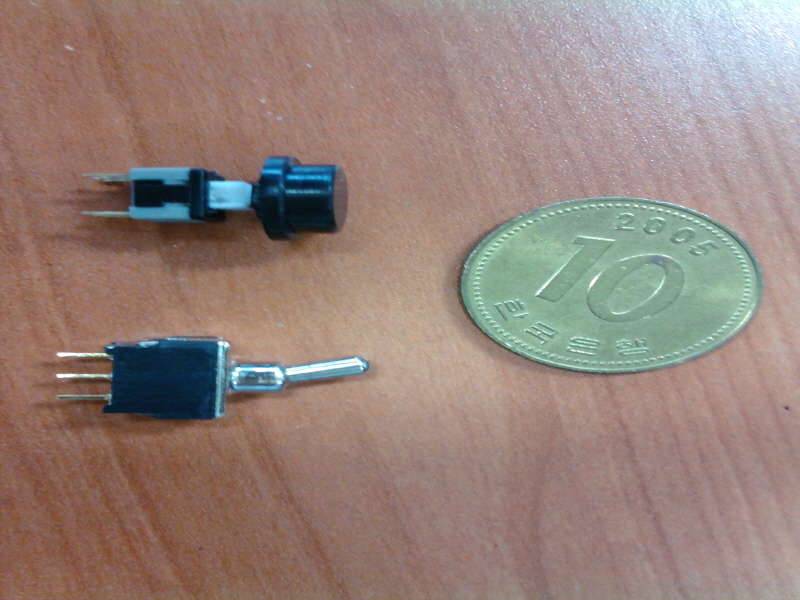

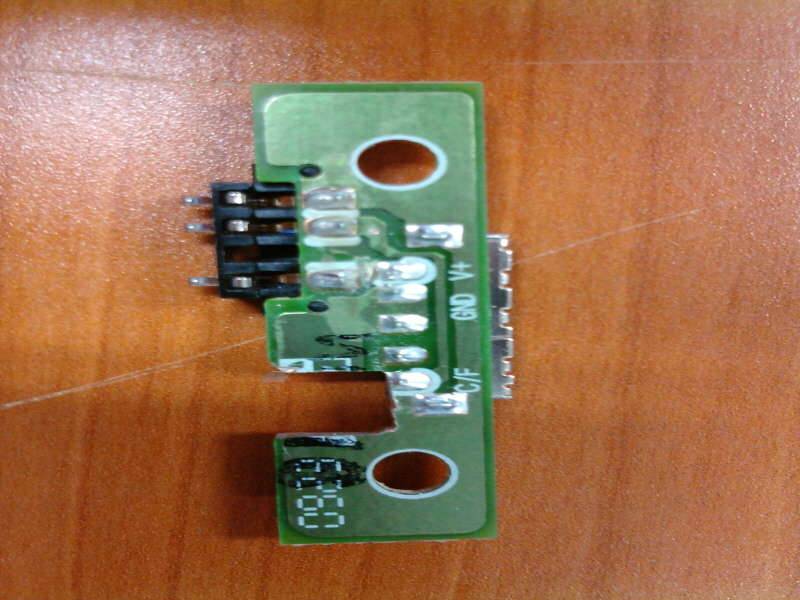

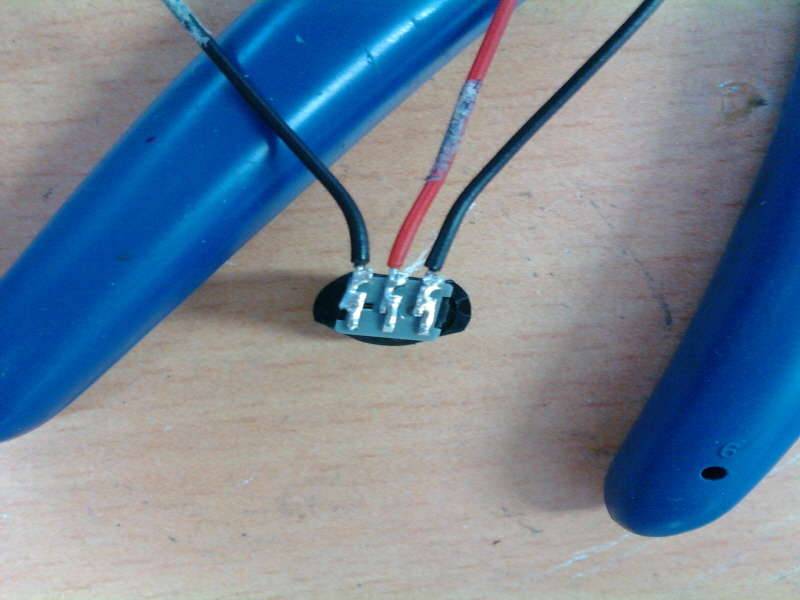

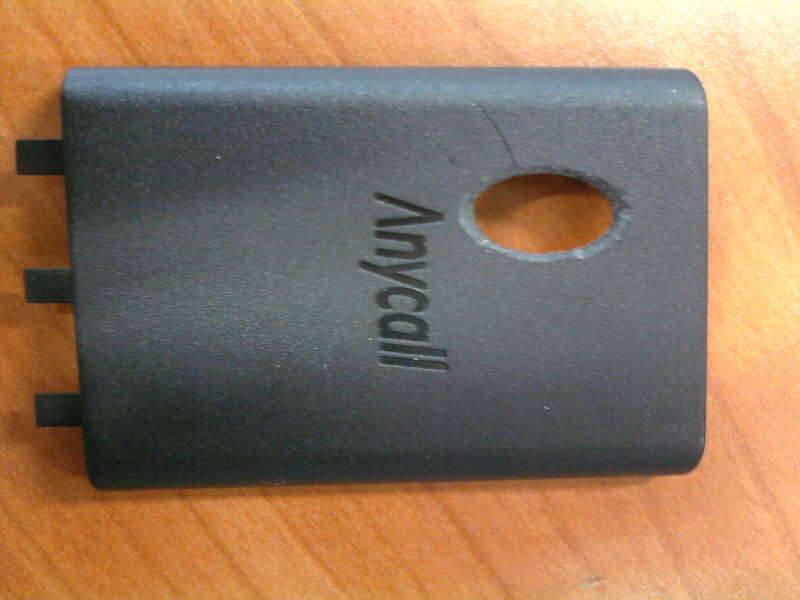

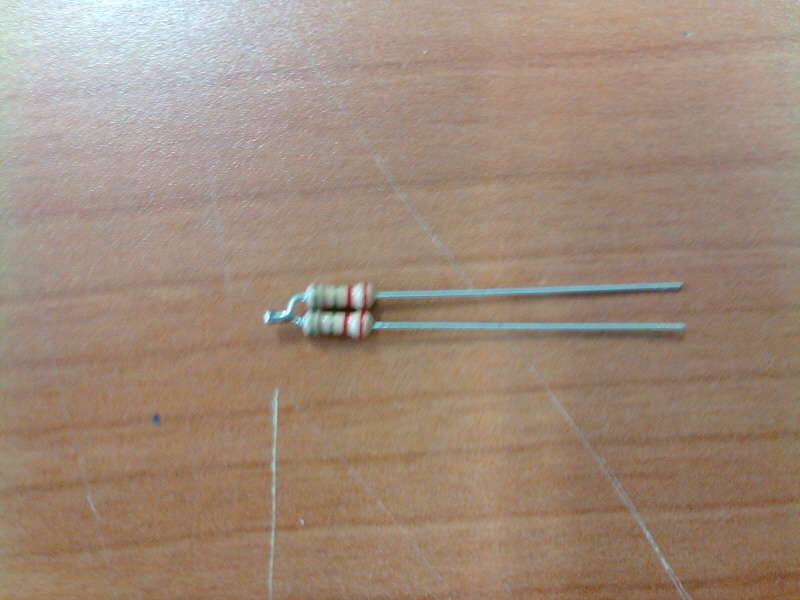

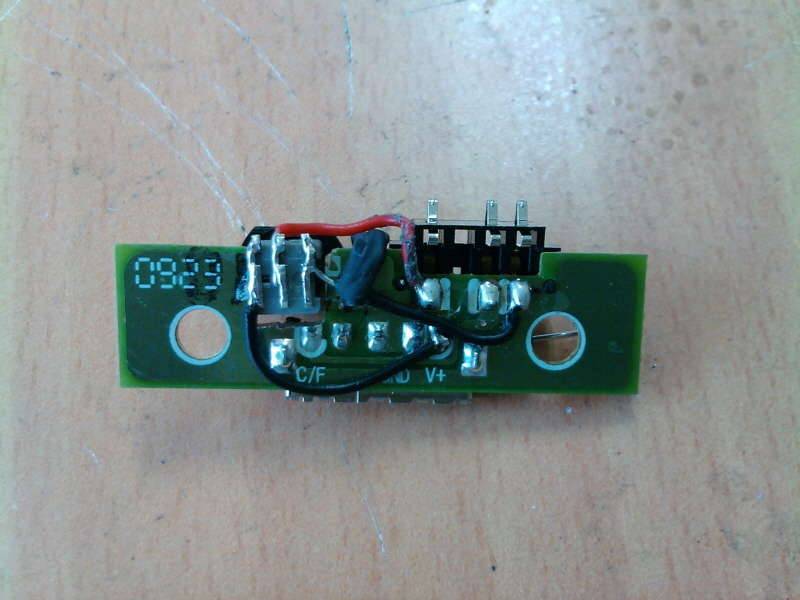

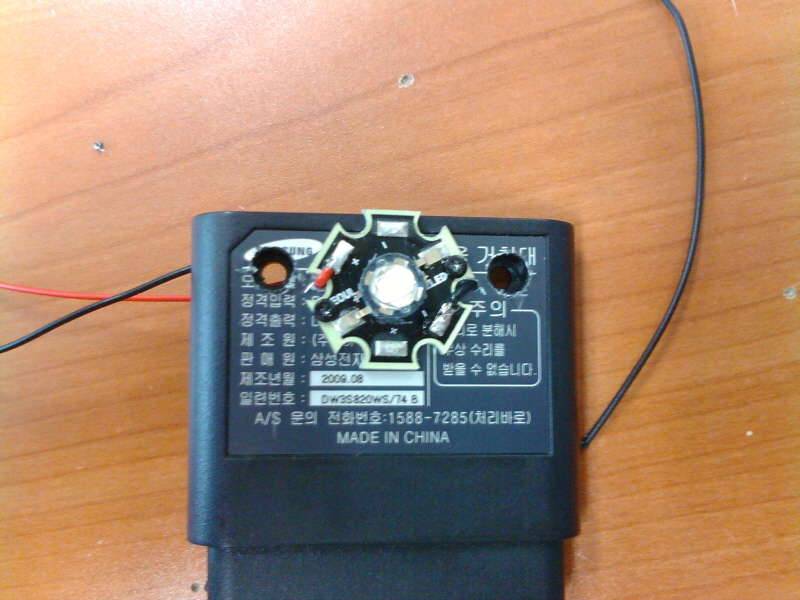

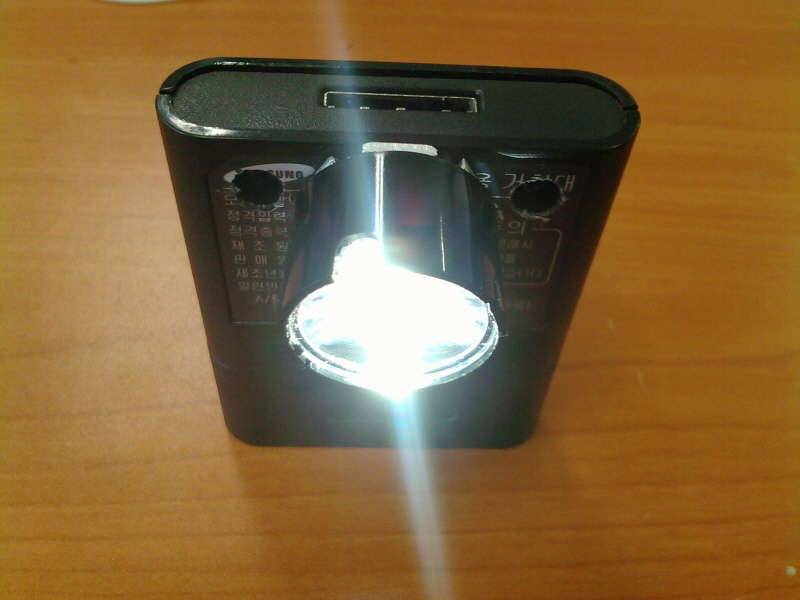

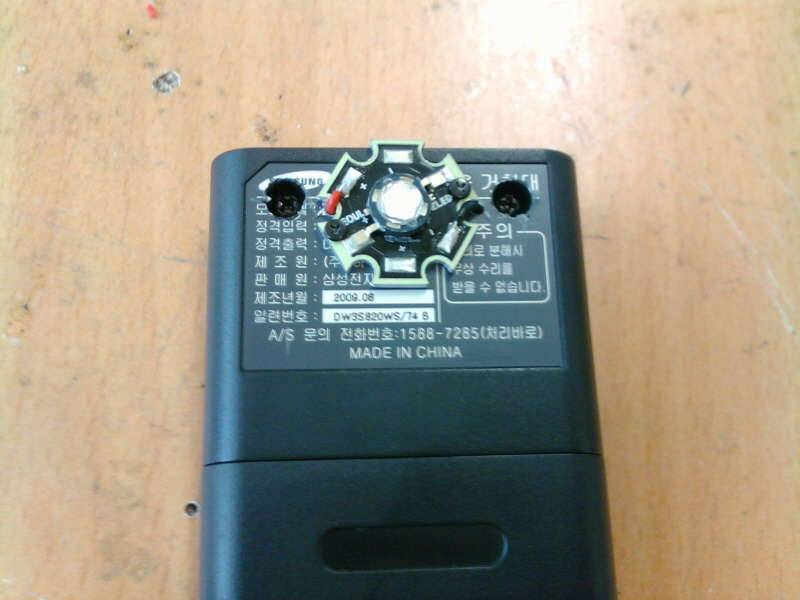

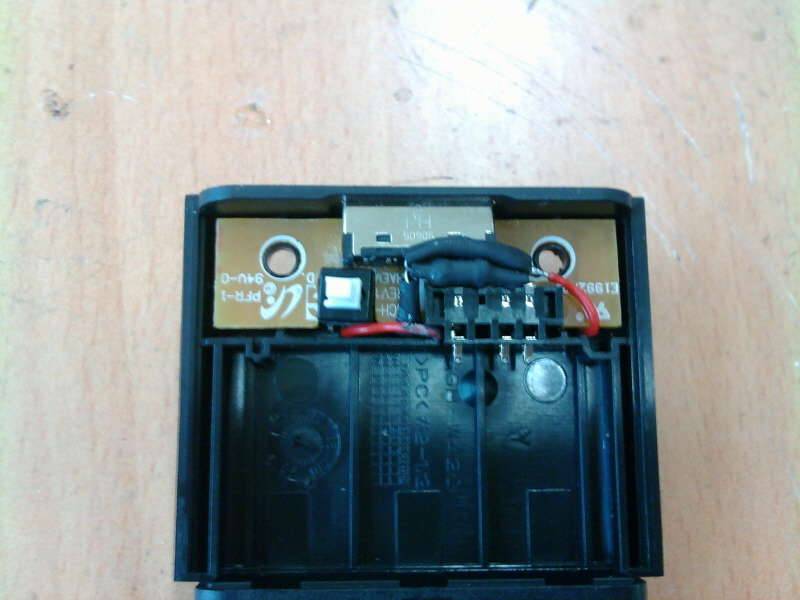

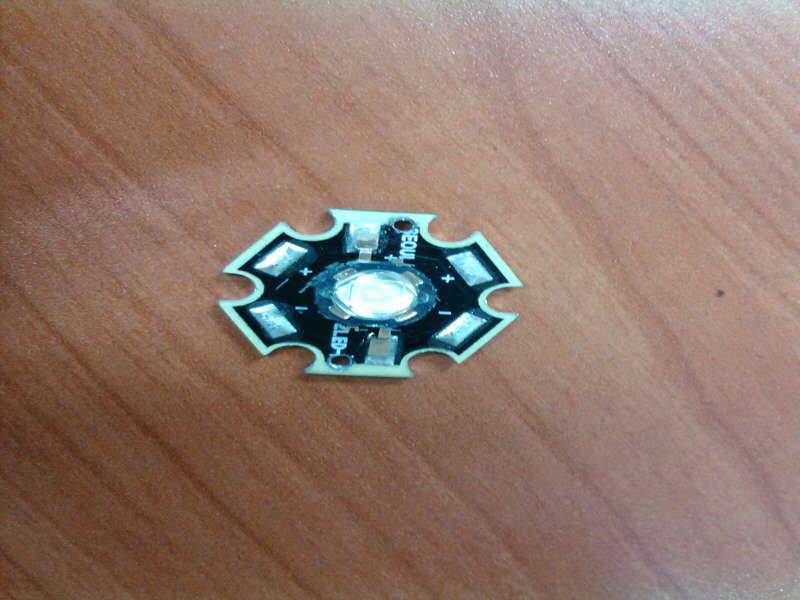

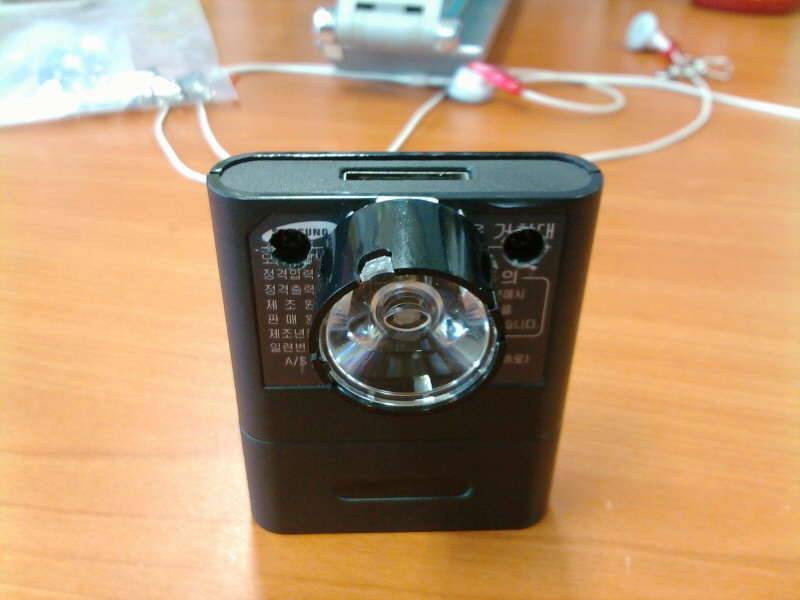

아래 사이트에 가시면 자재를 구매하실수 있습니다. http://www.devicemart.co.kr/goods/list.php?category=001007018(렌즈 구매) 완성사진 작업사진 요청이 있어서 1개를 만들면서 올립니다. (휴대폰으로 촬영하여 선명하지못해 죄송합니다) 금요일날 청계천을 나갔다왔습니다. 그런데 목이아파서 혼났습니다. 먼지와 냄새로 돌아다니기가 힘들었어요. 이쪽에서 일하시는분은 건강챙기시길 바랍니다. 일 때문에 청계천가면서 이번에 사용할스위치를 몇개 구매하였습니다. 10원짜리와 비고했습니다. (위 푸쉬sw 캡포함 300원, 아래 토글sw 1000원 ) 작업을 하다보면 어떤 스위치를 써야하는지 고민도 많이 됩니다. 아래 사진처럼 푸쉬는 동작하기에는 좋지만 내부부착 및 가방등에 넣고 다니면 스위치가 눌려서 동작할수가(스위치 on)있더군요, 그래서 개인적인 생각은 토글sw로 작업하시면 좋지않을까 합니다. 작업을 점심시간에 했으며 대략 1시간정도 됩니다. 보조 밧데리를 분리하여 아래사진처럼 줄로 pcb기판을 갈아서 스위치가 들어갈수 있도록 조치, 뒷커버도 스위치버튼이 나오도록 구멍을 드릴로 작업해서 마무리합니다. pcb기판은 대도록 줄로 작업하시기 바랍니다. 니퍼로 잘못하시면 그냥 두동강 나요. 스위치 및 led가 들어갈 자리및 구멍을 어디에다 할지 잘계산하여 하시면 됩니다. 막 작업하시다 보면 한쪽면에 전부구멍을 내는 경우도 있습니다. 수작업이 다끝나면 스위치등 위치를잡아봅니다. led(p4) 및 저항 입니다. 저항은 1개만 사용하면 되는데 집에 전류등 계산하여 맞는 저항이 없어서 두개를 직렬로 연결하여 사용했습니다. 대략(4,4오움 1/4w 저항) led은 케이스에 부착하기위해 pcb에 1.5mm구멍을 내어 나사로 고정했습니다.(pcb에 + - 선작업도 같이 합니다) 내부 기판작업을 시작합니다. 기판에 실크인쇄로 V(+)가 보이실 겁니다. 이쪽을 사진처럼 PCB패턴(동판)을 칼로 저거 하시면 됩니다. 스위치 동작을 할때 ON(OFF)밧데리에서 충전 및 LED을 구동하기위해서 동판을 제거하시면 됩니다. 쉽게 제거됩니다. (그냥 1mm가격으로 칼집을 내어서 제거하시면 간단해요) 준비가 다되면 스위치에 배선작업을 하고 기판에위치를 잡아서 납땜을 합니다. 납땜은 대도록 빠르게해야 깔끔하게 됩니다. 여기서 스위치는 대부분 공통단자가 있습니다. ON/OFF시 기준점이되는 접점이 있는데 가운데가 대부분입니다. 그래서 가운데에 적색으로 배선을 했으며, 양쪽으로 검은배선을 했습니다. 이때 푸쉬를 눌러서 동작하도록 접점을 찾고(테스터 기 확인하시면 되며 아니면 그냥 작업하시고 반대로작동하면 양쪽 배선을 바꿔서 납땜하시면 됩니다. - 테스기가 없을때) 적색은 밧데리쪽 접점에 연결하시면 됩니다. (사진상 검은색으로된 플라스틱 단자쪽입니다) 그리고 검은배선은 V(+)동판을 제거된 위쪽 연결하시면 됩니다. 한쪽 검은배선은 저항에 연결하시면 됩니다. 납땜이 완료되면 케이스에 조립을 합니다. 여기서 조립시 배선이 너무 길면 내부에서 남아서 조립이 안될수도 있으므로 대도록이면 위치를 잡아서 절단하여 불필요한 배선이 없도록 합니다. 조립이 완료되면 밧데리를 임시로 넣어서 동작테스를 해봅니다. 이상이 없으면 케이스를 조립하시면 됩니다. 마지막으로 확산캡을 부착합니다. 이렇게 해서 또 하나제품이 완성되었습니다. 서두에서 말씀드렸던 부분에 푸쉬보다는 토글스위치가 더 좋습니다. 작업하기도 좋고 푸쉬보다는 조금 더 사이즈가 적어요.. 그리고 뒷면 및 사이드에 자유롭게 고정이 가능합니다. 이상입니다. 다음에는 더 자세히 할수있도록 준비하겠습니다. (대강했다고 너무 구박하지 마세요.. 다음에 잘 하겠습니다)
