하이네켄 120A 파뱅제작 1부 배터리팩 제작... 맹근지 오래됬는데 공유해봅니다.

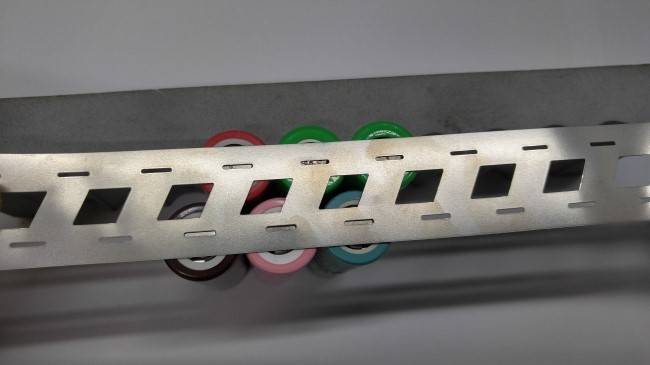

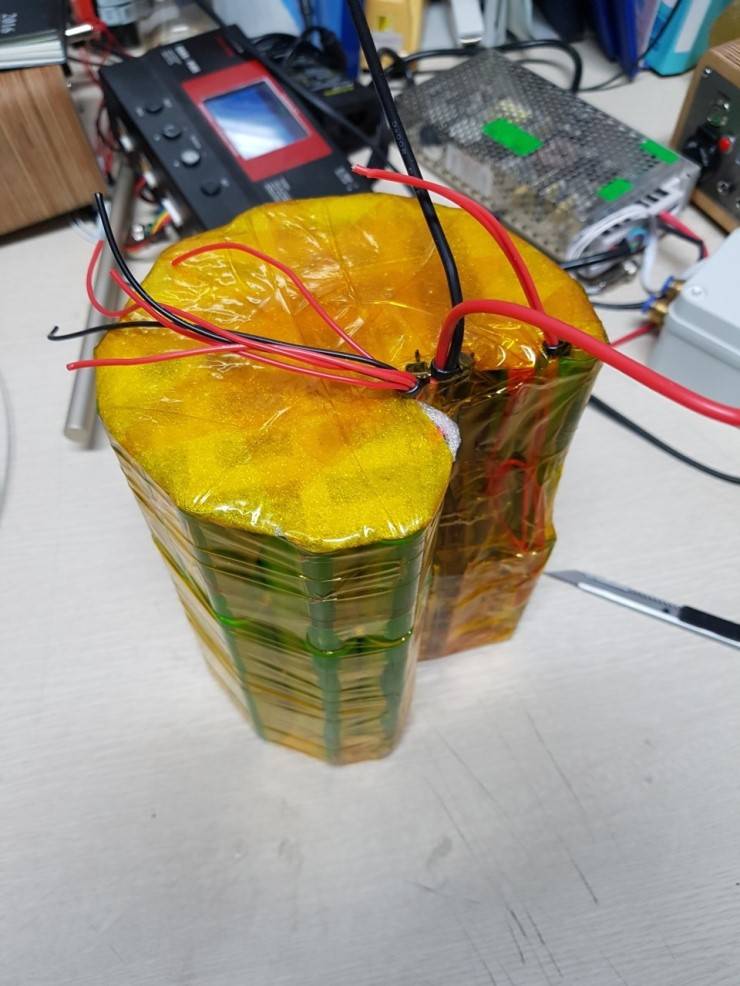

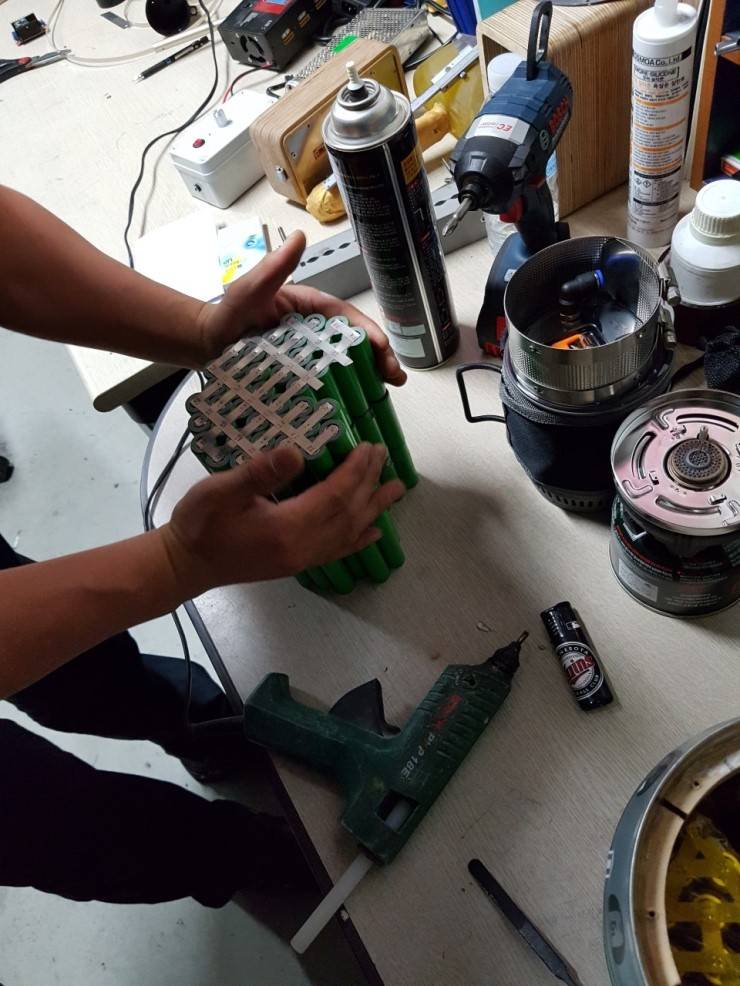

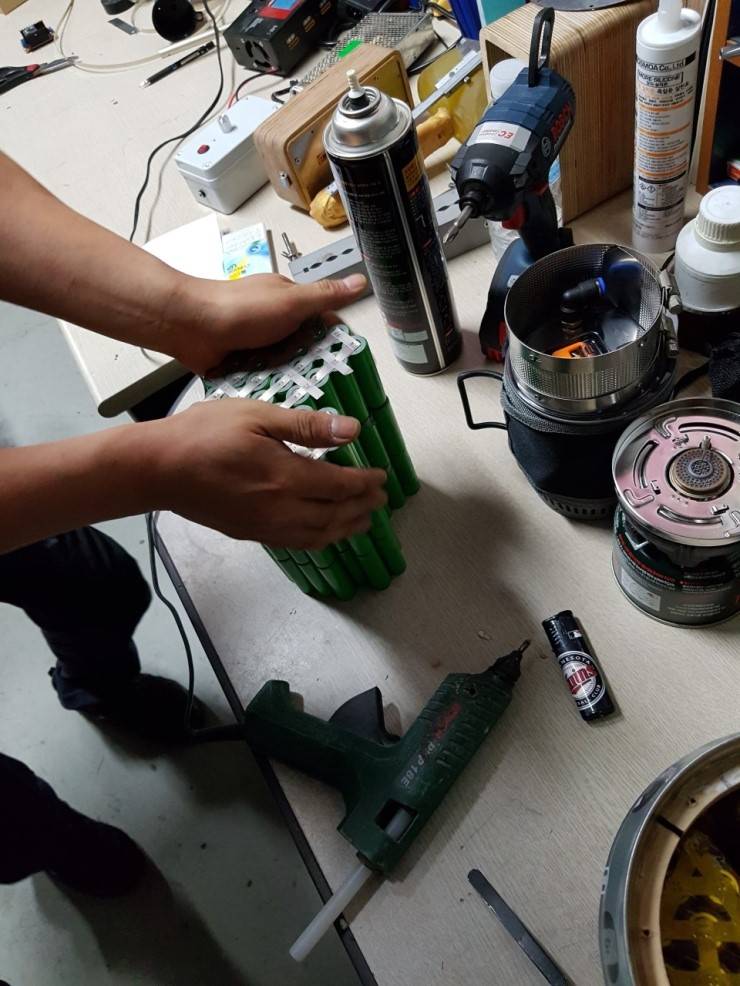

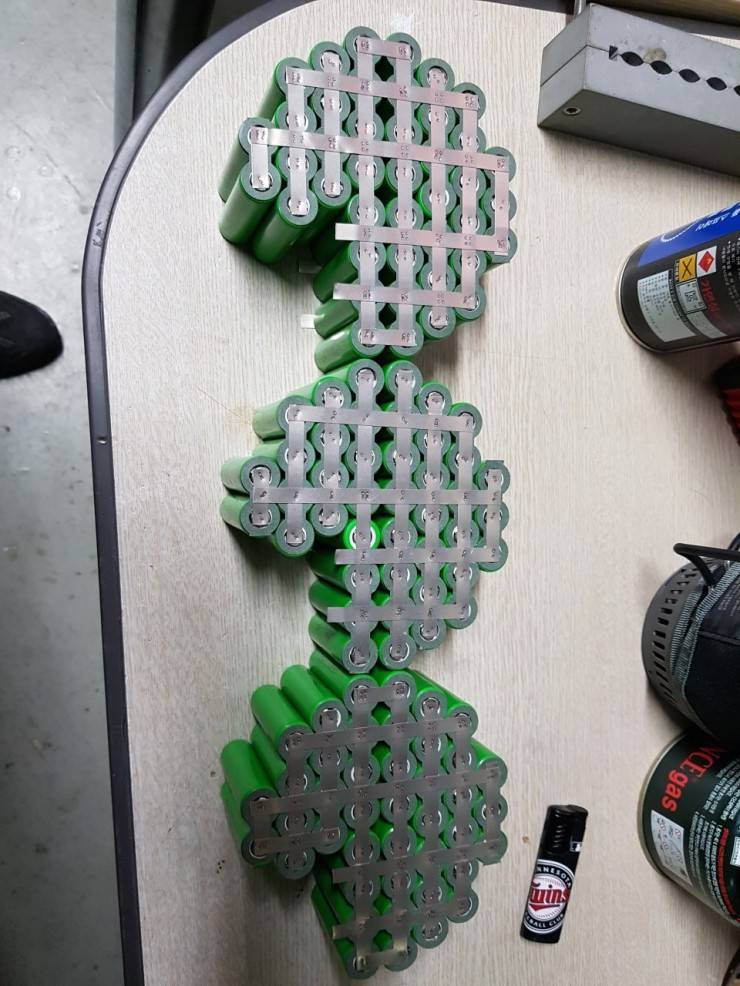

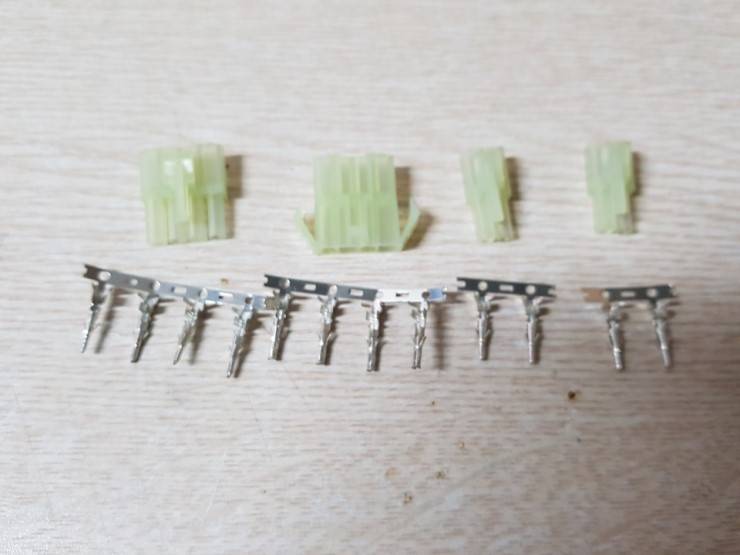

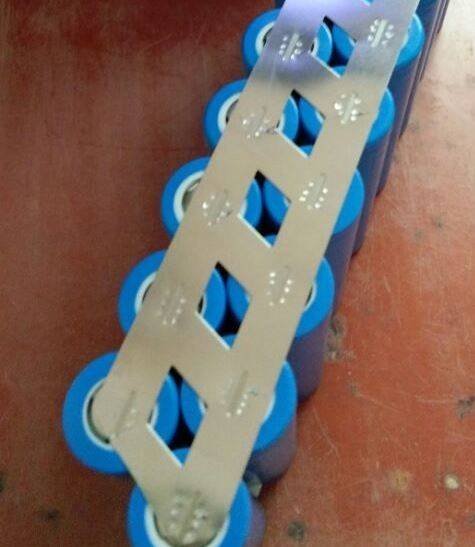

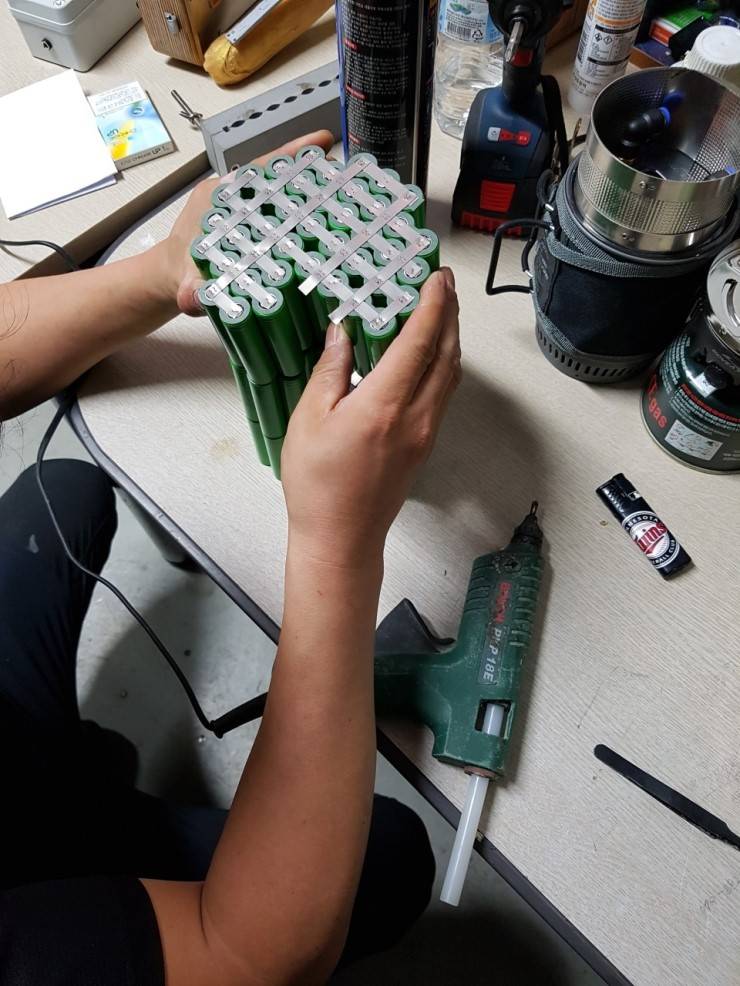

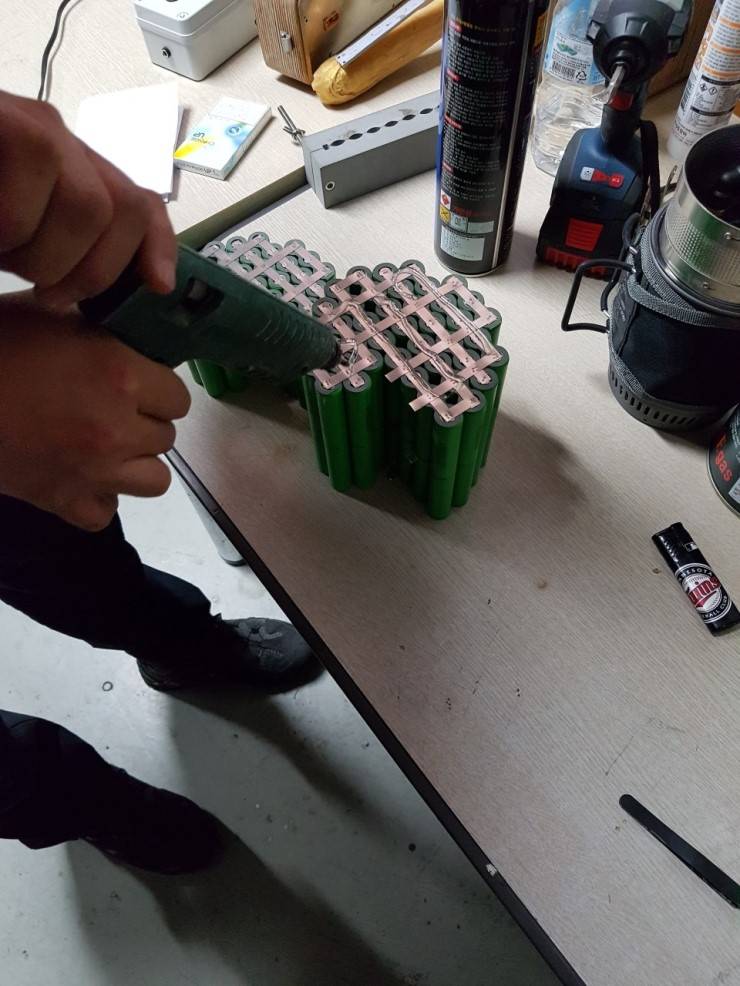

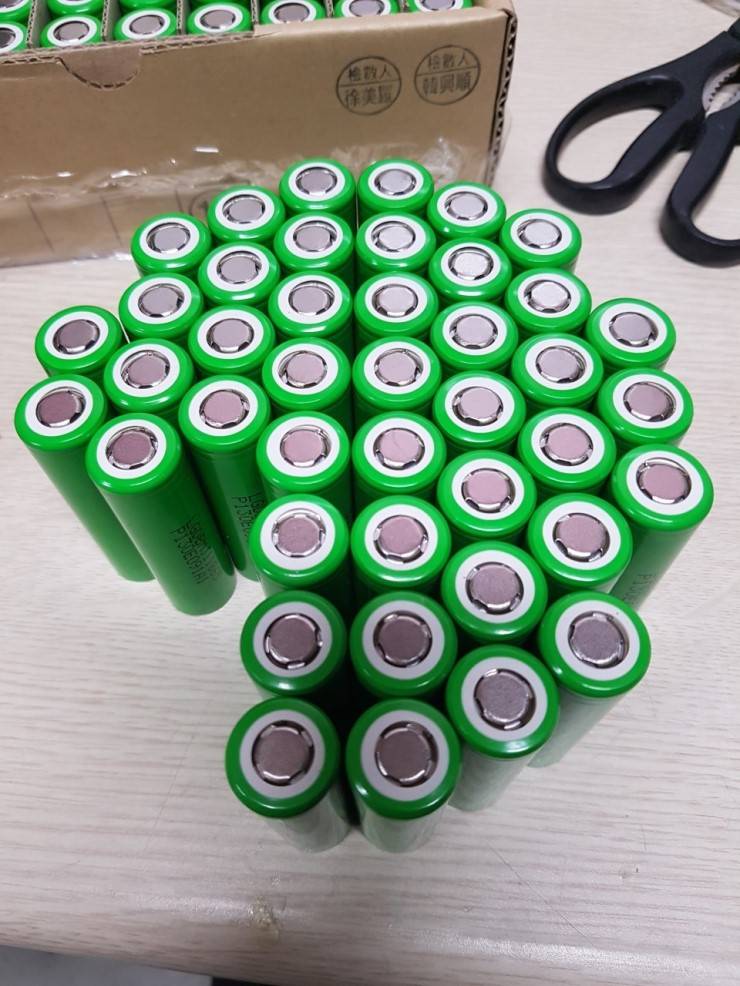

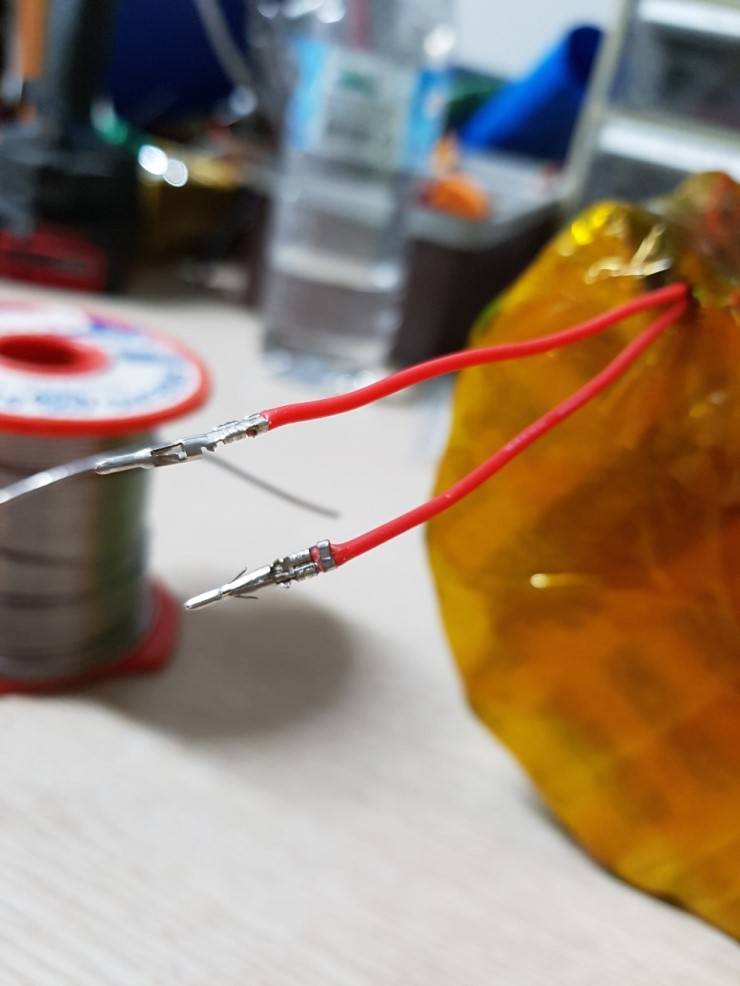

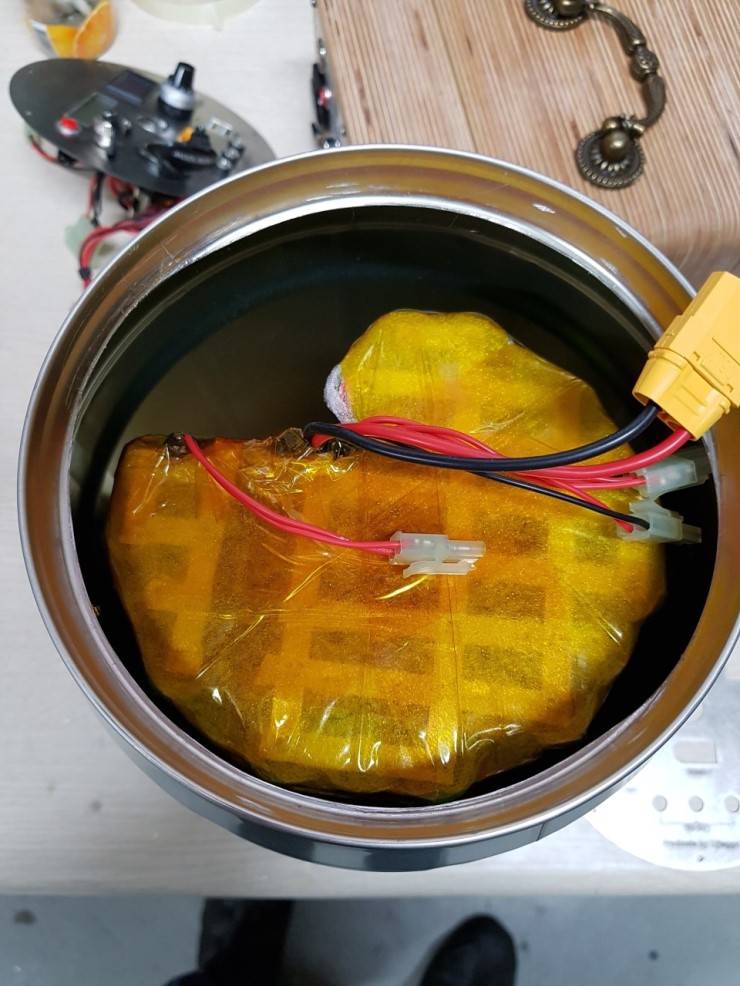

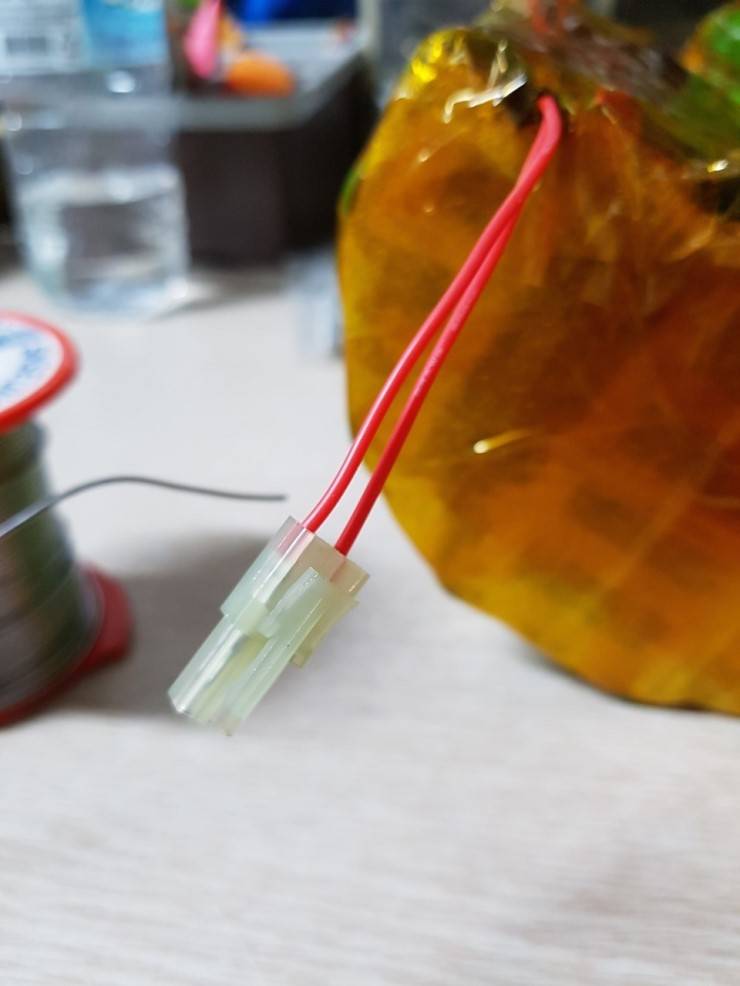

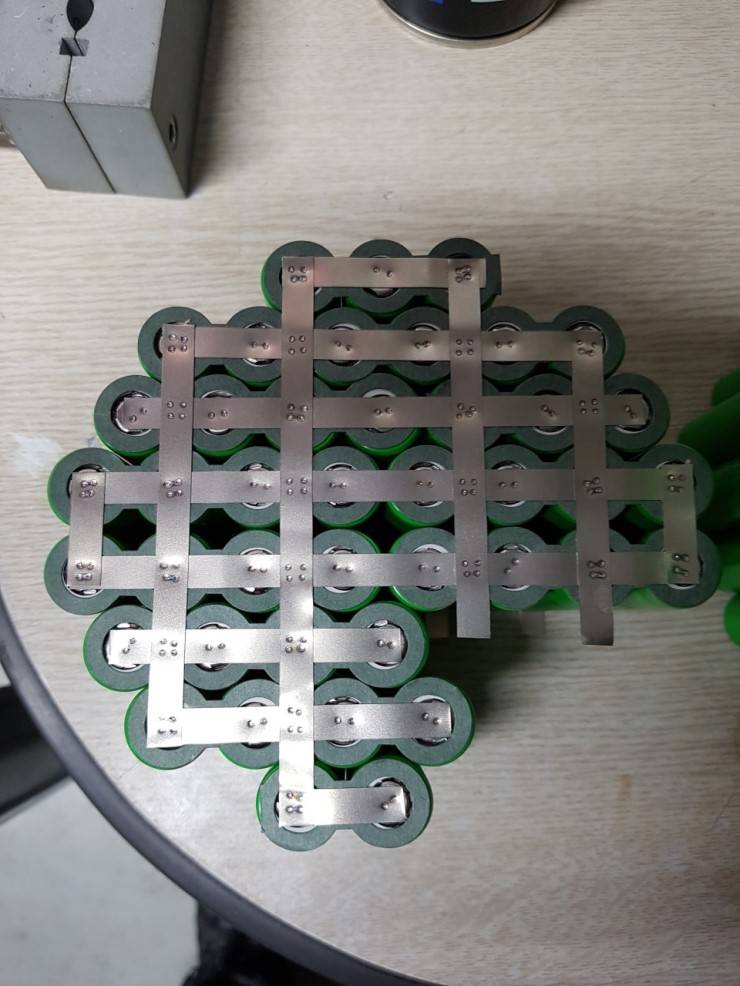

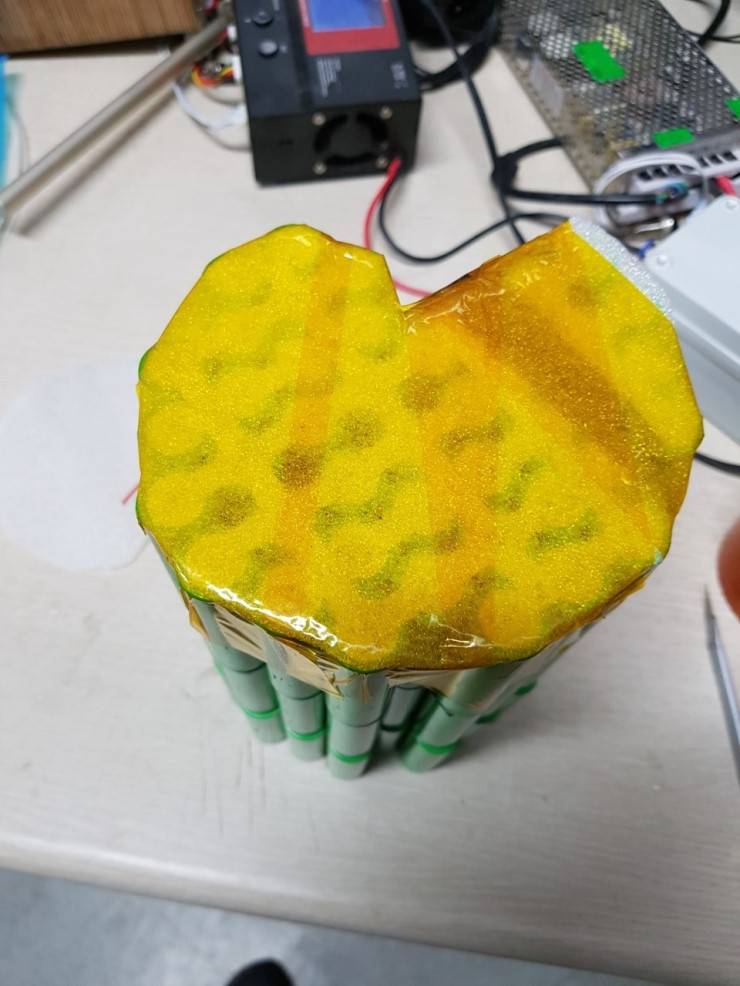

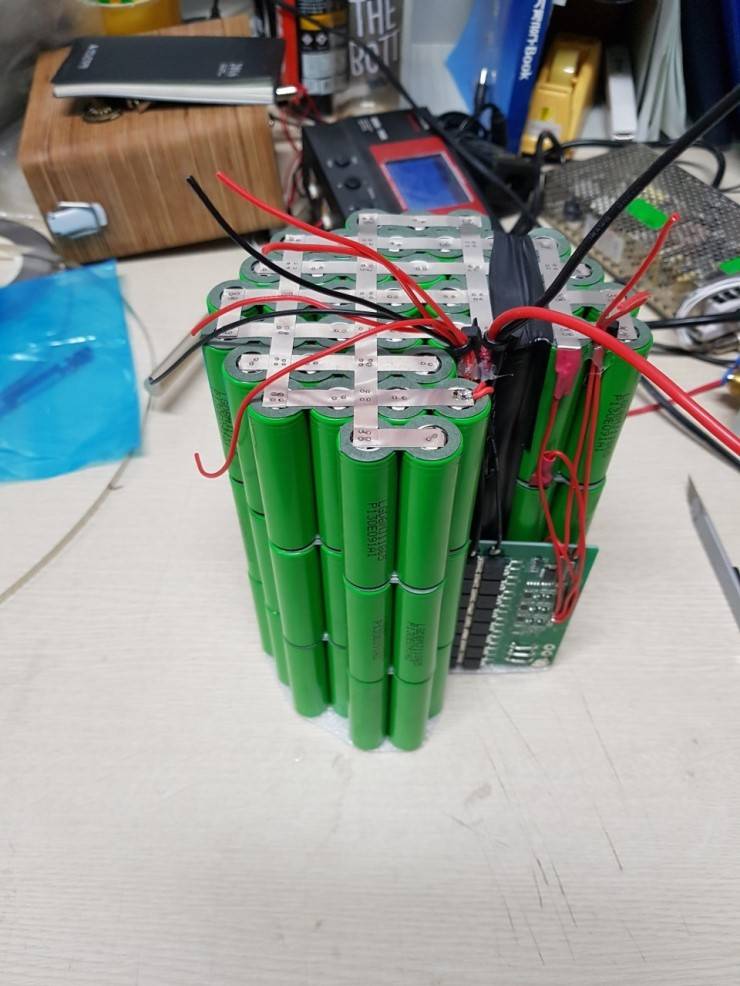

1부 배터리팩 제작 캐그 않에 들어가 배터리는 18650 기준으로 최대 126개까지 가능합니다. 3S42P 까지 가능합니다. 45P 까지 가능하지만 제작이 너무 힘들어 45P는 포기 했구요.. 여러개 만들어본 결과 최적은 42P가 가정 이상적이었습니다.(아래사진 참조) 아래 사진처럼 비대칭구조로 되어있는 이유는 3개로 적층을 해야 하는데 그러면 배터리 팩과 시거쩩이 닫아서 상판을 고정할수 없는 형태가되어 부득이하게 비대칭 구조로 스폿작업을 하게됬습니다. 니켈플레이트는 여러종류가 판매되고있습니다. 용도에 맞는 니켈을 사용하신다면 좀더 편하게 작업 가능하리라 보여집니다.(아래사진 참조) 아래 사진에 보이는것처럼 1S 씩 제작 한 배터리를 적층 하면서 글루건을 이용하여 배터리를 고정해줍니다. 이때 배터리는 직렬로 연결이 되는 방식으로 적층을 합니다. 아래 사진은 배터리 팩에 BMS를 설치한 사진입니다. 벨런스 충전단자용 케이블 (4선 흑1선 적3선) 출력케이블(16게이지 2선 흑,적 각1선) 충전케이블(24게이지 2선 흑,적 각 1선) 스위치 케이블로 구성되어 있습니다.24게이지 적2선) 똑같은 형식의 bms이고 출력이 60A 입니다. 케이블이 모두 연결되었다면 상부와 하부에 단열재를(앒은 스트로폴등) 덛대어 줍니다. (아래 사진 참조) 단열제를 덛대어 준다음은 캡톤 테입을 이용하여 견밀하게 비곳이 없이 잘 감싸줍니다.(아래 사진 참조) 캡톤 테입을 잘 감싸야 하는 이유는 제작기 후반부 케그에고정할때 꼭 선행되어야 하는 작업이기에 한번더 강조합니다. 빈곳이 없이 견밀하게 해주셔야 합니다. 꼬 오 옥 이 요~~~ ㅎㅎ 그럼이제 켑톤테입을 마구 갑싸줍니다. ㅎㅎ (아래 사진 참조) 켑톤 테입이 모두 다 감겼다면 이제 하네스 작업을 합니다.(아래 사진 참조) . 전 회사 근처에 LS산전에서 아주 너무나 비싼 금액울 주고 구매했죠 ㅠㅠ 필요 하네스는 4P 1set 2P 2set 이 필요합니다. 굳이 필요치는 않습니다. 상판과 직결로 연결하셔도 무방합니다. 하네스를 사용하면 상판을 고정할때 더 불편할수도 있습니다. 이렇해 작업하려면 핀고정 툴(공구)이 필요하게 됩니다.(아래사진참조) 번거롭고 불편한 작업이니 생략하셔도 무방합니다. 이렇해 하면 배터리팩은 완성입니다. 각 케이블을 테스터기로 체크 해봐야겠죠잘 작동하는지를요 .... bms 스위치를 온(결속)후 테스트 하셔야 합니다. 당연히 쇼트는 무조건 조심하셔야겠죠 쇼트가 나면 bms가 사망하는 사고가 발행할수도 있습니다. 체크 방법은 매인 출력 케이블 12.6 ~ 종지전압 (새것이라면 10~11v 정도) 밸선스 케이블 (24게이지 1흑 3적) 흑색선에 고정후 적색선 하나씩 3~4.2v, 6~7.4v 9_12.6v 이 출력되면 정상입니다. 모든케이블에 출력이 정상이라면 이제 배터리 팩은 모두 완성되었습니다.(아래사진참조)
